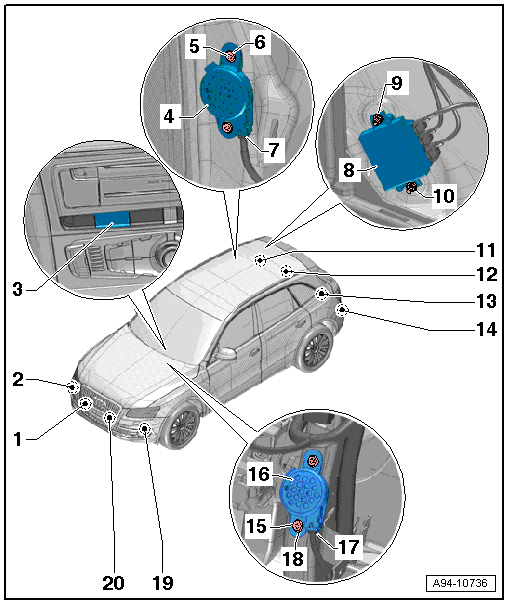

Overview - Parking Aid
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2017 Audi SQ5, 2017 Audi Q5, 2016 Audi SQ5, 2016 Audi Q5, and 2015 Audi SQ5. However, it is still accessible from the selected car via links, so may be relevant.
- Right Front Center Parking Aid Sensor -G253-
- Inside the radiator grille
- Removing and installing, refer to FRONT PARKING AID SENSOR, REMOVING AND INSTALLING
- Right Front Parking Aid Sensor -G252-
- In the front bumper cover
- Removing and installing, refer to FRONT PARKING AID SENSOR, REMOVING AND INSTALLING
- Parking Aid Button -E266-
- Only for 8-channel parking aid
Vehicles with MMI Basic
- Component location overview, refer to OVERVIEW - CENTER CONSOLE CONTROLS
.
Vehicles with MMI comfort equipment
- Component location overview, refer to OVERVIEW - INSTRUMENT PANEL CONTROLS .
- Only for 8-channel parking aid
- Rear Parking Aid Warning Buzzer -H15-
- On the back of the right D-pillar
- Removing and installing, refer to REAR PARKING AID WARNING BUZZER -H15-, REMOVING AND INSTALLING
- Screw
- Expanding Clip
- Connector
- Parking Aid Control Module -J446-
- Integrated in the Vehicle Electrical System Control Module -J519- depending on the version from MY 2013. Refer to parts information.
- Removing and installing, refer to PARKING AID CONTROL MODULE -J446-, REMOVING AND INSTALLING
- Nut
- 3 Nm
- Nut
- 3 Nm
- Right Rear Parking Aid Sensor -G206-
- In the rear bumper cover
- Removing and installing, refer to REAR PARKING AID SENSOR, REMOVING AND INSTALLING
- Right Rear Center Parking Aid Sensor -G205-
- In the rear bumper cover
- Removing and installing, refer to REAR PARKING AID SENSOR, REMOVING AND INSTALLING
- Left Rear Center Parking Aid Sensor -G204-
- In the rear bumper cover
- Removing and installing, refer to REAR PARKING AID SENSOR, REMOVING AND INSTALLING
- Left Rear Parking Aid Sensor -G203-
- In the rear bumper cover
- Removing and installing, refer to REAR PARKING AID SENSOR, REMOVING AND INSTALLING
- Screw
- Front Parking Aid Warning Buzzer -H22-
- Only for 8-channel parking aid
- On the instrument panel central tube behind the instrument panel cover on the driver side
- Removing and installing, refer to FRONT PARKING AID WARNING BUZZER -H22-, REMOVING AND INSTALLING
- Connector
- Expanding Clip
- Left Front Parking Aid Sensor -G255-
- In the front bumper cover
- Removing and installing, refer to FRONT PARKING AID SENSOR, REMOVING AND INSTALLING
- Left Front Center Parking Aid Sensor -G254-
- Inside the radiator grille
- Removing and installing, refer to FRONT PARKING AID SENSOR, REMOVING AND INSTALLING
