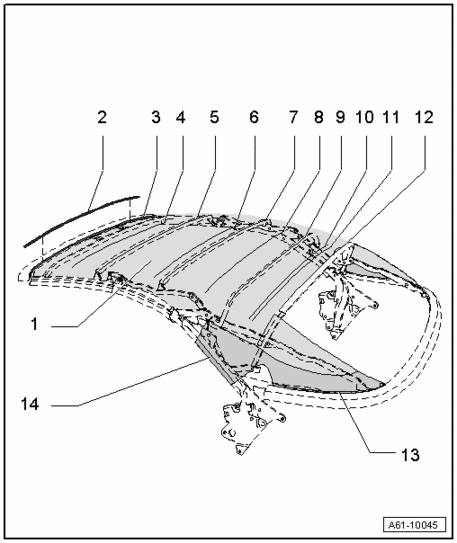

Convertible top upholstery - assembly overview
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
1 - Convertible top upholstery
2 - Molding
3 - Profile strip
4 - Zip fastener
- Outside
5 - Round molding
6 - Zip fastener
- Outside
7 - Round molding
8 - Zip fastener
- Outside
9 - Round molding
10 - Zip fastener
- Outside
11 - Zip fastener
- Inner
12 - Round molding
13 - Round molding
14 - Adhesive surface
- Double-sided tape can be used several times.
- Use Double-Sided Adhesive Tape 434 019 25 if damaged.
