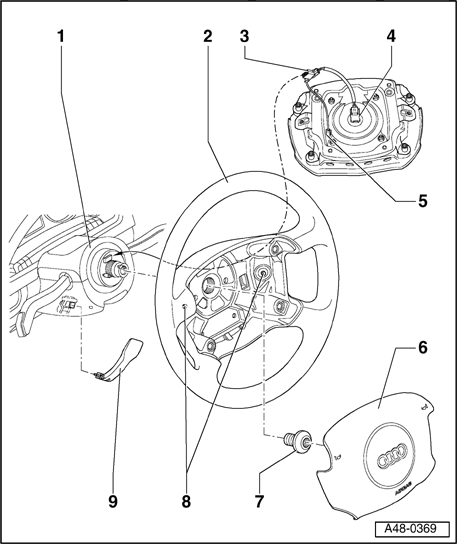

Steering wheel with airbag, assembly overview
WARNING: This page does not describe the selected car, but rather 17 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
1 - Steering column switch trim
- Removing and installing →
- 70 - INTERIOR TRIM
- 70 - INTERIOR TRIM for BODY INTERIOR - CABRIOLET
2 - Steering wheel
- Removing and installing → Airbag steering wheel, removing and installing
- Various versions
3 - Spiral spring connector
4 - Airbag unit connector
5 - Signal horn connector
6 - Airbag unit
- Observe safety precautions →
- 69 - PASSENGER PROTECTION - AIRBAGS, SEAT BELTS
- 69 - PASSENGER PROTECTION - AIRBAGS, SEAT BELTS for BODY INTERIOR - CABRIOLET
- Removing and installing →
- 69 - PASSENGER PROTECTION - AIRBAGS, SEAT BELTS
- 69 - PASSENGER PROTECTION - AIRBAGS, SEAT BELTS for BODY INTERIOR - CABRIOLET
7 - Multi-point socket head screw, 50 Nm
- Always replace
8 - Screw (see torque) →
- 69 - PASSENGER PROTECTION - AIRBAGS, SEAT BELTS
- 69 - PASSENGER PROTECTION - AIRBAGS, SEAT BELTS for BODY INTERIOR - CABRIOLET
9 - Steering column adjustment lever
