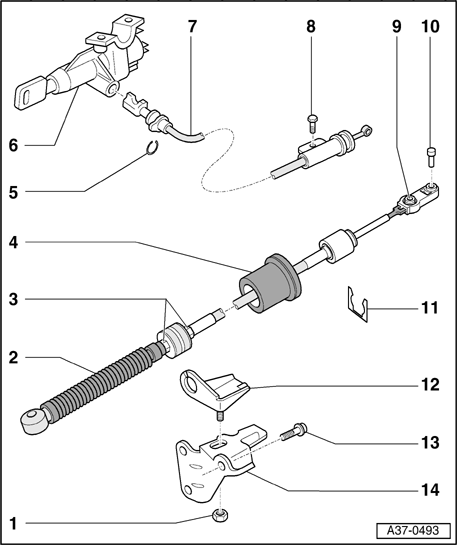

Selector lever cable and locking cable (through VIN 8E_6A156499), assembly overview
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2009 Audi A4, 2008 Audi A4, 2007 Audi A4, 2006 Audi A4, and 2005 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- Do not bend or kink the selector lever cable.
- Lightly grease eyelet and ball socket with polycarbamide grease G 052 142 A2 before installing.
1 - Nut
- 23 Nm
2 - Selector lever cable
- Do not bend or kink, lightly grease cable eye and ball socket before installing.
- Removing and installing → Selector lever cable, (through VIN 8E_6A156499), removing and installing
- Adjusting → Selector lever cable (through VIN 8E_6A156499), adjusting
- In case of damaged rubber boots, selector lever cable must be replaced
- When installing, make sure that rubber sleeve on transmission side is not twisted
3 - Lock nuts
- 13 Nm
4 - Boot for selector lever cable
- To be buttoned into selector mechanism bottom cover
5 - Retaining clip
6 - Ignition/starter switch
- with ignition key removal lock
7 - Locking cable
- For ignition key removal lock
- Not to be kinked
- Removing and installing → Locking lever (through VIN 8E_6A156499), removing and installing
- Adjusting → Locking lever (through VIN 8E_6A156499), adjusting
8 - Bolt
- 9 Nm
9 - Clamping screw
- 13 Nm
- For selector lever cable
- Loosen 1 turn for adjusting, do NOT remove completely
10 - Pin
- For selector lever cable
- To remove selector lever cable, move plastic retaining spring at selector mechanism forward slightly and put screws upward, only as far as necessary.
11 - Retaining clip for selector lever cable
12 - Bracket for selector lever cable
13 - Bolt
- 23 Nm
14 - Bracket for selector lever cable
