Boost pressure regulation and vacuum control system, connection diagram for vehicles as of 07.03

WARNING: This page is about a different car, the 2006 Audi A4, 2005 Audi A4, 2004 Audi A4, and 2003 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.

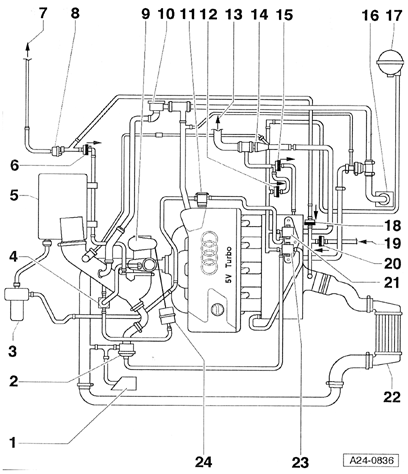

Fig 1: Boost Pressure Regulation And Vacuum Control System, Connection Diagram For Vehicles As Of 07.03
GW00017391Courtesy of VOLKSWAGEN UNITED STATES, INC.

1 - Resonator

2 - Mechanical recirculation valve

3 - Secondary Air Injection (AIR) Pump Motor V101

4 - Wastegate Bypass Regulator Valve N75

5 - Air filter

6 - Check valve

7 - To EVAP canister

8 - Evaporative Emission (EVAP) Canister Purge Regulator Valve N80

9 - Turbocharger

10 - Pressure regulator valve for crankshaft housing ventilation

11 - Combination valve for secondary air injection (AIR)

12 - Check valve for EVAP canister

13 - To brake booster

14 - Vacuum suction jet pump

15 - Check valve

16 - Crankshaft housing ventilation

17 - Vacuum reservoir

18 - Check valve

19 - To Leak Detection Pump (LDP) V144

20 - Check valve

21 - Secondary Air Injection (AIR) Solenoid Valve N112

22 - Charge air cooler

23 - Recirculating valve for turbocharger N249

24 - Vacuum diaphragm for boost pressure regulation
