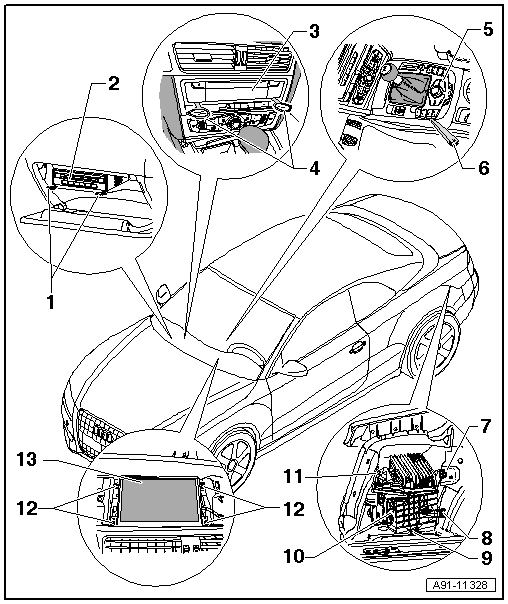

Infotainment System Component Locations Overview, Japan
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Radio Removal Tool :T10057
- CD Changer -R41-
- Pin assignment (MMI), refer to CD CHANGER -R41- CONNECTOR ASSIGNMENT, MMI .
- MMI, Removing and Installing, refer to CD CHANGER, REMOVING AND INSTALLING .
External Audio Source Connection -R199-, (interface)
- Connector assignments (interface), refer to EXTERNAL AUDIO SOURCE CONNECTION -R199- CONNECTOR ASSIGNMENT, INTERFACE .
- Removing and installing (interface), refer to EXTERNAL AUDIO SOURCE CONNECTION -R199-, REMOVING AND INSTALLING, INTERFACE .
- Information Electronics Control Module 1 -J794-
- Connector assignment, refer to INFORMATION ELECTRONICS CONTROL MODULE 1 -J794- CONNECTOR ASSIGNMENT, JAPAN .
- Removing and installing, refer to INFORMATION ELECTRONICS CONTROL MODULE 1 -J794-, REMOVING AND INSTALLING
- Radio Removal Tool :T10057
- Multimedia System Control Head -E380-
- Connector assignment, refer to MULTIMEDIA SYSTEM CONTROL HEAD -E380- CONNECTOR ASSIGNMENT .
- Removing and installing, refer to MULTIMEDIA SYSTEM CONTROL HEAD -E380-, REMOVING AND INSTALLING
- Trim Removal Wedge :3409
- Nut
- 3.5 Nm
- Nut
- 3.5 Nm
- Nut
- 3.5 Nm
- Radio -R-
- Pin assignment (MMI), refer to RADIO -R- CONNECTOR ASSIGNMENT, MMI JAPAN .
- MMI, Removing and Installing, refer to RADIO -R-, REMOVING AND INSTALLING, MMI .
- Nut
- 3.5 Nm
- Bolt
- Quantity: 4
- 2 Nm
- Front Information Display Control Head -J685-
- Pin assignment (MMI), refer to FRONT INFORMATION DISPLAY CONTROL HEAD -J685- CONNECTOR ASSIGNMENT, MMI .
- Removing and installing, refer to INFOTAINMENT SYSTEM DISPLAY, REMOVING AND INSTALLING
