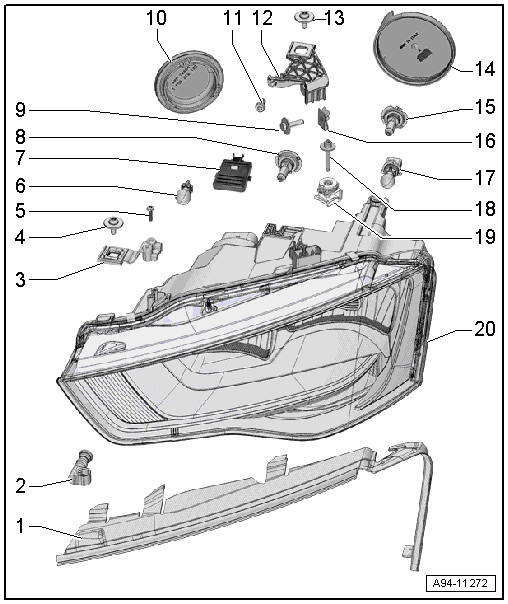

Part 1 - Headlamp Housing, Bulbs, Control Modules
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Sealing Frame
- Removing and installing. Refer to SEALING FRAME, REMOVING AND INSTALLING, HALOGEN HEADLAMPS .
- Ventilation
- For the headlamp housing
- There are different versions.
- Interior Bracket for the Headlamp Housing
- Removing and installing. Refer to INNER HEADLAMP HOUSING BRACKET, REMOVING AND INSTALLING, HALOGEN HEADLAMPS .
- Bolt
- 4.5 Nm
- Bolt
- 6 Nm
- Quantity: 2
- Front Turn Signal Bulb
- Left Front Turn Signal Bulb -M5-
- Right Front Turn Signal Bulb -M7-
- Removing and installing. Refer to LEFT/RIGHT FRONT TURN SIGNAL BULB -M5- / -M7-, REMOVING AND INSTALLING, HALOGEN HEADLAMPS .
- Side Marker Lamp Power Output Stage
- Left Side Marker Lamp Power Output Stage -J986-
- Right Side Marker Lamp Power Output Stage -J987-
- Removing and installing. Refer to LEFT/RIGHT SIDE MARKER LAMP POWER OUTPUT STAGE -J986- / -J987-, HALOGEN HEADLAMPS .
- High Beam Headlamp Bulb
- Left High Beam Headlamp Bulb -M30-
- Right High Beam Headlamp Bulb -M32-
- 12 V, 55 W (H7)
- Bulb, replacing. Refer to LEFT/RIGHT HIGH BEAM HEADLAMP BULB -M30- / -M32-, REMOVING AND INSTALLING, HALOGEN HEADLAMPS .
- Bolt
- 4.5 Nm
- Housing Cover
- Impact Screw
- For aligning headlamp housing to contour of chassis
- Must touch lock carrier
- Headlamp Housing Upper Bracket
- Removing and installing. Refer to UPPER HEADLAMP HOUSING BRACKET, REMOVING AND INSTALLING, HALOGEN HEADLAMPS .
- Bolt
- 4.5 Nm
- Housing Cover
- Low Beam Headlamp Bulb
- Left Low Beam Headlamp Bulb -M29-
- Right Low Beam Headlamp Bulb -M31-
- 12 V, 55 W (H7)
- Bulb, replacing. Refer to LEFT/RIGHT LOW BEAM HEADLAMP BULB -M29- / -M31-, REMOVING AND INSTALLING, HALOGEN HEADLAMPS .
- Spring Nut
- Parking Lamp/Daytime Running Lamp Bulb
- Left Position Lamp Bulb -M1-
- Right Position Lamp Bulb -M3-
- Left Daytime Running Lamp Bulb -L174-
- Right Daytime Running Lamp Bulb -L175-
- 12 V, 26 W (PSX26W)
- Bulb, replacing. Refer to LEFT/RIGHT DAYTIME RUNNING LAMP BULB -L174- / -L175-, REMOVING AND INSTALLING .
- Bolt
- 4.5 Nm
- Adjuster
- For adjusting the headlamp housing to the bumper contour
- Headlamp Housing
- Versions with a Left/Right Front Side Marker Lamp Bulb -M33- / -M34-. Cannot be replaced separately
- Removing and installing. Refer to HEADLAMP, REMOVING AND INSTALLING, HALOGEN HEADLAMP .
