Overview - Side Panel Tail Lamps

WARNING: This page is about a different car, the 2014 Volkswagen Touareg, 2013 Volkswagen Touareg, 2012 Volkswagen Touareg, and 2011 Volkswagen Touareg. However, it is still accessible from the selected car via links, so may be relevant.

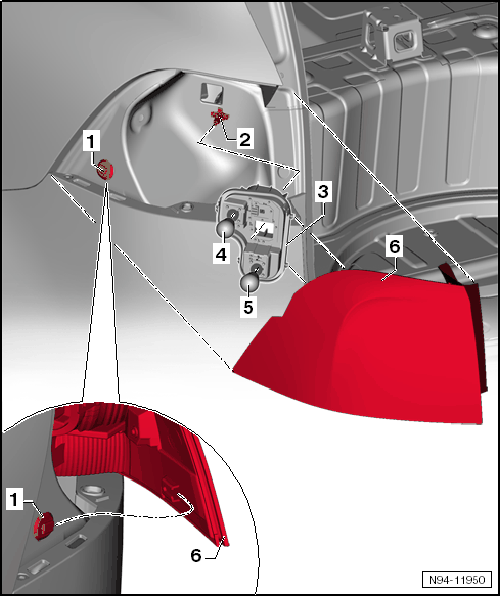

GWWN94-11950Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.
  1. 1 -

    Clip Inside the Side Panel

  2. 2 -

    Bolt

    • 2 Nm
    • For the side panel tail lamps to the body
  3. 3 -

    Bulb Holder

  4. 4 -

    Left Brake/Tail Lamp Bulb -M21- or Right Brake/Tail Lamp Bulb -M22-

  5. 5 -

    Left Rear Turn Signal Bulb -M6- or Right Rear Turn Signal Bulb -M8-

  6. 6 -

    Tail Lamp Housing
