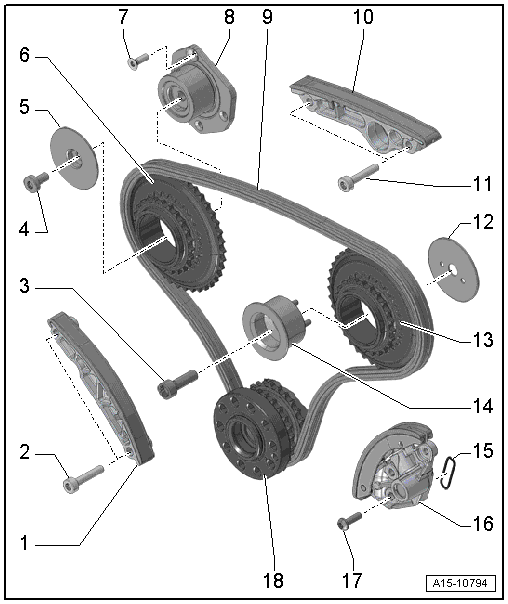

Overview - Timing Mechanism Drive Chain
WARNING: This page is about a different car, the 2015 Audi RS 5, 2014 Audi RS 5, and 2013 Audi RS 5. However, it is still accessible from the selected car via links, so may be relevant.
- Guide Rail
- Bolt
- 17 Nm +90° turn
- Replacing
- Bolt
- Tightening Specification -Item ) OVERVIEW - CAMSHAFT TIMING CHAINS - Bolt.
- Bolt
- Tightening Specification -Item ) OVERVIEW - CAMSHAFT TIMING CHAINS - Bolt.
- Thrust Washer
- For The Drive Chain Sprocket
- Drive Chain Sprocket
- For Left Timing Chain
- Bolt
- Tightening Specification -item ) OVERVIEW - CAMSHAFT TIMING CHAINS - Bolt.
- Mounting Pin
- For The Right Camshaft Timing Chain Drive Sprocket
- Asymmetrical Version
- Installed Position. Refer To Figure
- Drive Chain
- For Timing Mechanism
- Before Removing, Mark The Direction Of Rotation With Paint
- Removing And Installing. Refer To TIMING MECHANISM DRIVE CHAIN, REMOVING AND INSTALLING .
- Guide Rail
- Bolt
- 17 Nm +90° turn
- Replacing
- Thrust Washer
- Drive Chain Sprocket
- For Right Timing Chain
- Mounting Pin
- For The Drive Chain Sprocket
- Seal
- Replacing
- Chain Tensioner
- Bolt
- 5 Nm +90° Turn
- Replacing
- Crankshaft
