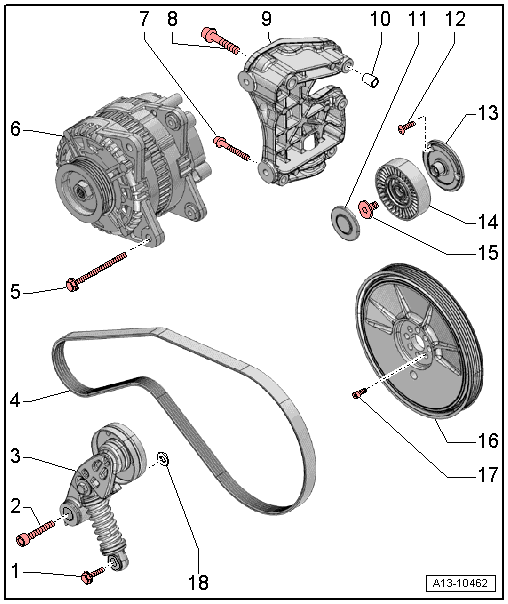

Overview - Ribbed Belt Drive: Notes
WARNING: This page is about a different car, the 2012 Audi S5, 2011 Audi S5, 2010 Audi S5, 2009 Audi S5, and 2008 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Bolt
- 22 Nm
- Bolt
- 55 Nm
- Ribbed Belt Tensioner
- Removing and installing. Refer to RIBBED BELT TENSIONER, REMOVING AND INSTALLING .
- Ribbed Belt
- Check For Wear
- Before Removing, Mark The Direction Of Rotation Using Chalk Or A Felt-Tip Pen.
- Removing And Installing. Refer To RIBBED BELT, REMOVING AND INSTALLING .
- Do Not Kink
- When Installing, Make Sure It Is Seated Correctly On The Ribbed Belt Pulleys
- Bolt
- 22 Nm
- Generator
- Bolt
- Tightening Specification. Refer to OVERVIEW - BOSCH GENERATOR FROM 2007 and OVERVIEW - HITACHI GENERATOR .
- Bolt
- 46 Nm
- Generator Bracket
- Alignment Sleeve
- For Generator Bracket
- Quantity: 2
- Idler Roller Cover
- Bolt
- 9 Nm
- Bracket
- For The Idler Roller
- Idler Roller for Ribbed Belt
- Bolt
- 22 Nm
- Vibration Damper
- With Ribbed Belt Pulley
- Removing and installing. Refer to VIBRATION DAMPER, REMOVING AND INSTALLING .
- Bolt
- Tightening Specification And Sequence. Refer to Figure.
- Always Replace
- Clean The Threaded Holes With A Thread Tap.
- Insert With Locking Compound.
- Thrust Washer
