Fuel Filler Door Gap Dimensions, AUDI RS5
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.

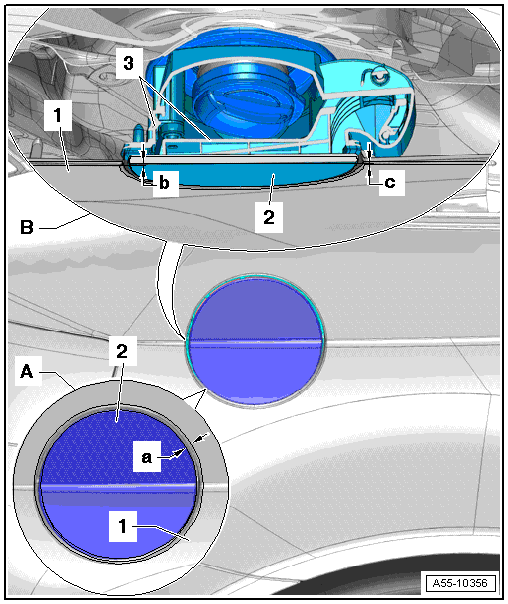

- A -
Tank Flap Cup Trim to Side Panel
- Gap dimension -a- = surrounding 2.3 ± 0.2 mm
-1- Side panel
-2- Trim for the fuel filler door insert
- B -
Fuel Filler Door Insert for Side Panel
- Dimension -b- = 0.25 ± 0.25 mm
- Dimension -c- = 0.25 ± 0.25 mm
-1- Side panel
-2- Trim for the fuel filler door insert
-3- Fuel filler door insert
