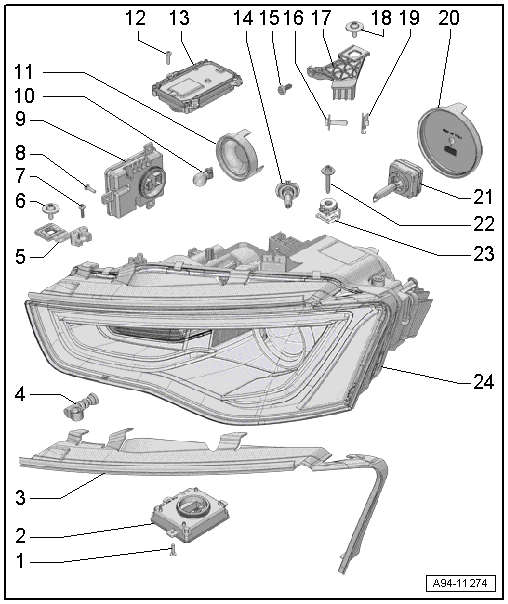

Part 1 - Headlamp Housing, Bulbs, Control Modules
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Screw
- 1.5 Nm
- Quantity: 3
- Daytime Running Lamp and Position Lamp Control Module
- Left Daytime Running Lamp and Position Lamp Control Module -J860-
- Right Daytime Running Lamp and Position Lamp Control Module -J861-
- Removing and installing. Refer to LEFT/RIGHT DAYTIME RUNNING LAMP AND POSITION LAMP CONTROL MODULE -J860- / -J861-, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Sealing Frame
- Removing and installing. Refer to SEALING FRAME, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Ventilation
- For the headlamp housing
- There are different versions.
- Headlamp housing inner bracket
- Removing and installing. Refer to INNER HEADLAMP HOUSING BRACKET, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Screw
- 4.5 Nm
- Screw
- 6 Nm
- Quantity: 2
- Screw
- 1.5 Nm
- Quantity: 3
- HID Headlamp Control Module
- Left HID Headlamp Control Module -J343-
- Right HID Headlamp Control Module -J344-
- Removing and installing. Refer to LEFT/RIGHT HID HEADLAMP CONTROL MODULE -J343- / .
- Front Turn Signal Bulb
- Left Front Turn Signal Bulb -M5-
- Right Front Turn Signal Bulb -M7-
- 12 V, 24 W (F024MD)
- Bulb, Replacing. Refer to LEFT/RIGHT FRONT TURN SIGNAL BULB -M5- / -M7-, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Housing Cover
- Screw
- 1.5 Nm
- Quantity: 3
- Headlamp Power Output Module
- Only for vehicles with cornering lamps
- Left Headlamp Power Output Module -J667-
- Right Headlamp Power Output Module -J668-
- Removing and installing. Refer to LEFT/RIGHT HEADLAMP POWER OUTPUT STAGE -J667- / -J668-, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Stationary Cornering Lamp Bulb
- Left Stationary Cornering Lamp -M51-
- Right Stationary Cornering Lamp -M52-
- 12 V, 55 W (H7)
- Bulb, Replacing. Refer to LEFT/RIGHT CORNERING LAMP BULB -M51- / -M52-, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Impact Screw
- For aligning headlamp housing to contour of chassis
- Must touch lock carrier
- Screw
- 4.5 Nm
- Headlamp Housing Upper Bracket
- Removing and installing. Refer to UPPER HEADLAMP HOUSING BRACKET, REMOVING AND INSTALLING, HID HEADLAMPS, .
- Screw
- 4.5 Nm
- Spring Nut
- Housing Cover
- HID Headlamp Bulb
- With Integrated Ignition Coil
- Left HID Headlamp Bulb -L13-
- Right HID Headlamp Bulb -L14-
- 42 V, 35 W (D3S)
- Bulb, Replacing. Refer to LEFT/RIGHT HID HEADLAMP BULB -L13- / -L14-, REMOVING AND INSTALLING, HID HEADLAMPS .
- Screw
- 4.5 Nm
- Adjuster
- For Adjusting The Headlamp Housing To The Bumper Contour
- Headlamp Housing
- At left with Left Daytime Running Lamp and Position Lamp LED Module -L176-
- At right with Right Daytime Running Lamp and Position Lamp LED Module -L177-
- Versions with a Left Front Side Marker Lamp Bulb -M33- /Right Front Side Marker Lamp Bulb -M34-. Cannot be replaced separately
- Removing and installing. Refer to HEADLAMP, REMOVING AND INSTALLING, HID HEADLAMP, .
