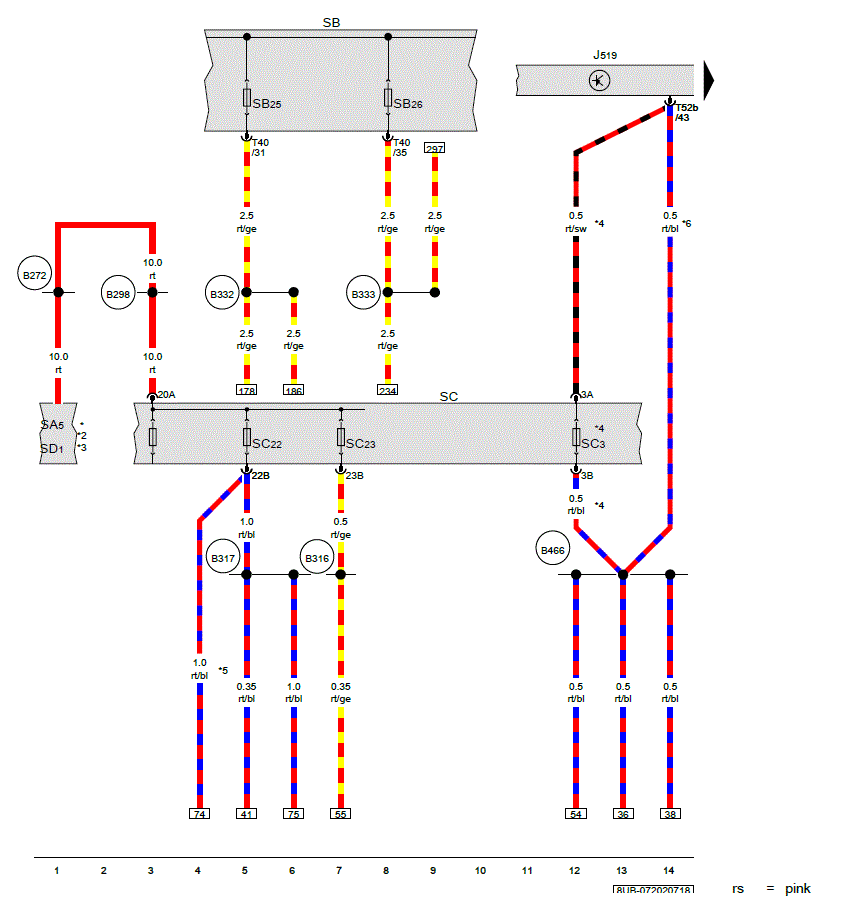

Fuse Panel C
J519 Vehicle electrical system control module
SA5 Fuse 5 (On Fuse Panel A)
SB Fuse Panel B
SC Fuse panel C
SD1 Fuse 1 (on fuse panel D)
SC3 Fuse 3 (on fuse panel C)
SC22 Fuse 22 (on fuse panel C)
SC23 Fuse 23 (on fuse panel C)
SB25 Fuse 25 (on fuse panel B)
SB26 Fuse 26 (on fuse panel B)
T40 40-pin connector, black
T52b 52-pin connector, naturally cloudy
(B272) Positive connection (30) (in main wiring harness)
(B298) Positive connection 2 (30) (in main wiring harness)
(B316) Positive connection 2 (30a) (in main wiring harness)
(B317) Positive connection 3 (30a) (in main wiring harness)
(B332) Positive connection 18 (30a) (in main wiring harness)
(B333) Positive connection 19 (30a) (in main wiring harness)
(B466) Connection 2 (in main wiring harness)
* Only for vehicles with a battery in the engine compartment
*2 For Vehicles with Battery in the Luggage Compartment
*3 Refer to applicable wiring diagram
*4 Through October 2014
*5 Depending on equipment
*6 From November 2014
