Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface

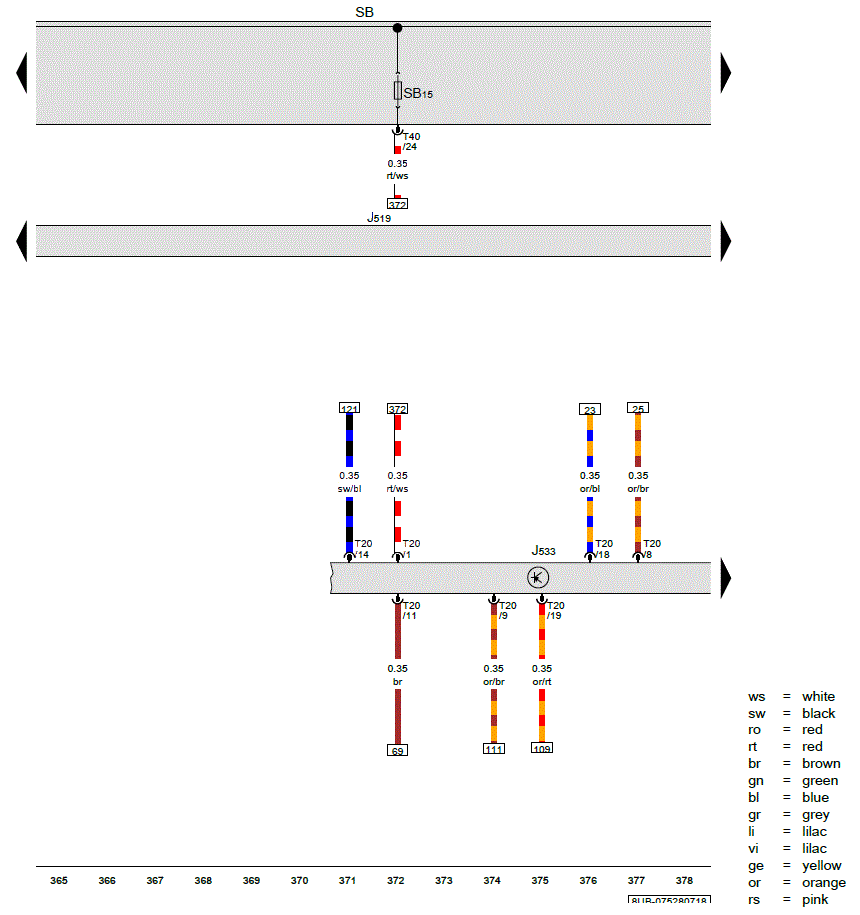

J519 Vehicle electrical system control module
J533 Data bus on board diagnostic interface
SB Fuse Panel B
SB15 Fuse 15 (on fuse panel B)
T20 20-pin connector, red
T40 40-pin connector, black

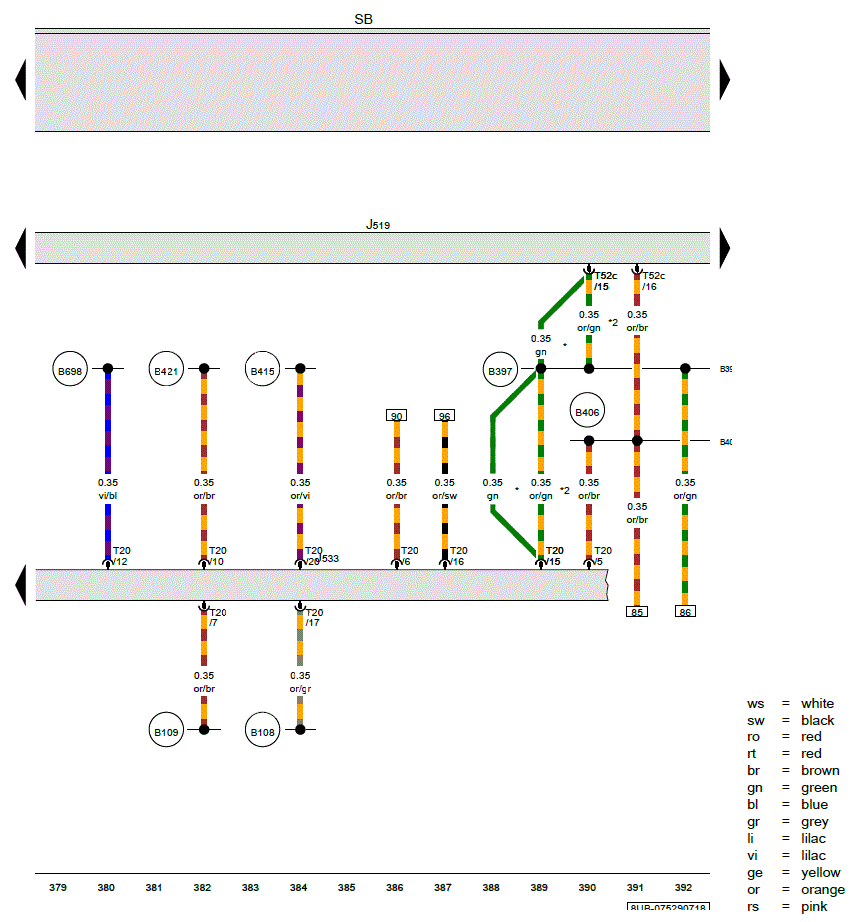

J519 Vehicle electrical system control module
J533 Data bus on board diagnostic interface
SB Fuse Panel B
T20 20-pin connector, red
T52c 52-pin connector, brown
(B108) CAN bus extended high connection 1 (in main wiring harness)
(B109) CAN bus extended low connection 1 (in main wiring harness)
(B397) Comfort system CAN bus high connection 1 (in main wiring harness)
(B406) Comfort system CAN bus low connection 1 (in main wiring harness)
(B415) Infotainment CAN Bus high connection 1 (in main wiring harness)
(B421) Infotainment CAN bus low connection 1 (in main wiring harness)
(B698) LIN bus connection 3 (in main wiring harness)
* from November 2016
*2 through October 2016
