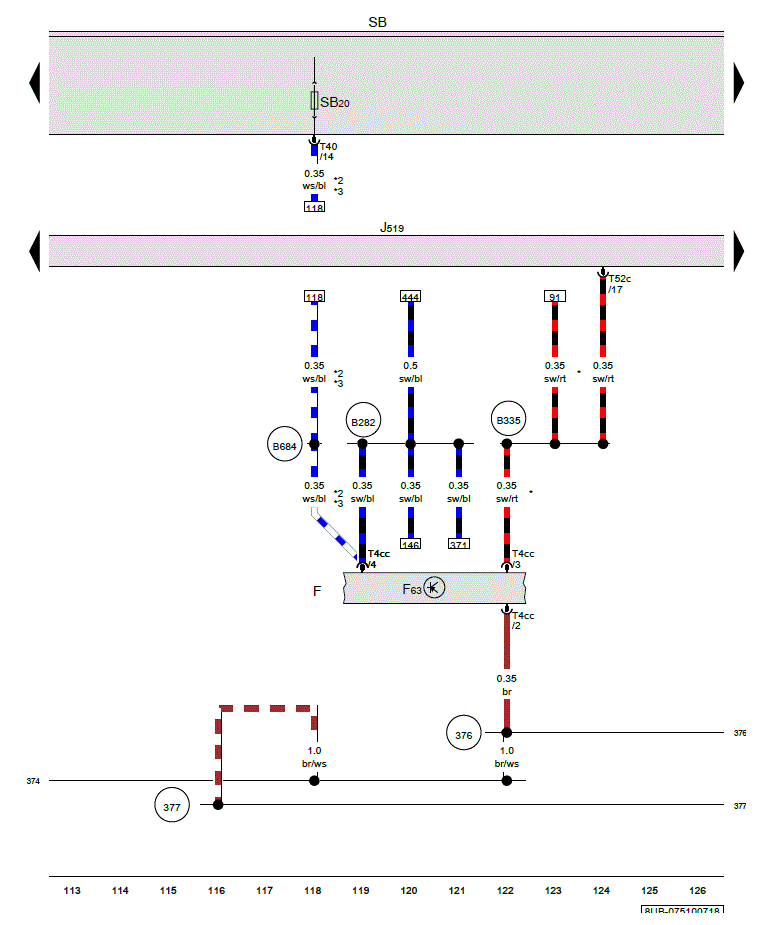

Brake Lamp Switch, Brake Pedal Switch, Vehicle Electrical System Control Module
F Brake lamp switch
F63 Brake pedal switch
J519 Vehicle electrical system control module
J623 Engine control module
SB20 Fuse 20 (on fuse panel B)
T4cc 4-pin connector, black
T40 40-pin connector, black
T52c 52-pin connector, brown
(374) Ground connection 9 (in main wiring harness)
(376) Ground connection 11 (in main wiring harness)
(377) Ground connection 12 (in main wiring harness)
(B282) Positive connection 6 (15a) (in main wiring harness)
(B335) Connection 54 (in main wiring harness) 1
(B684) Positive connection 24 (30a) (in main wiring harness)
* Refer to applicable engine wiring diagram
*2 Depending on equipment
*3 The color of the wires depends on vehicle equipment
