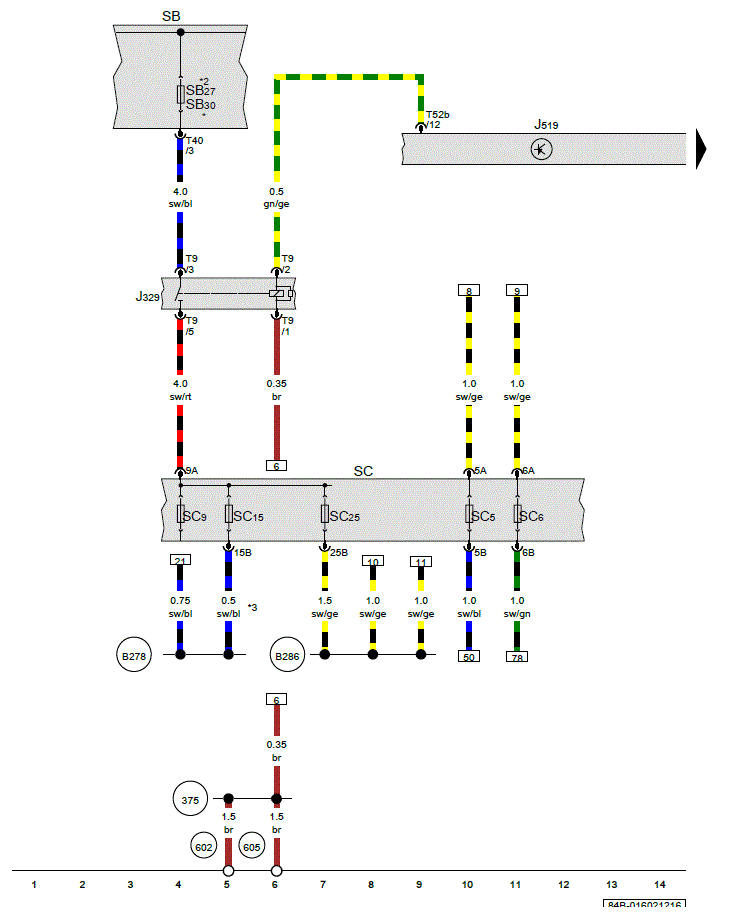

Terminal 15 Power Supply Relay, Vehicle Electrical System Control Module
J329 Terminal 15 power supply relay
J519 Vehicle electrical system control module
SB Fuse panel B
SC5 Fuse 5 (on fuse panel C)
SC6 Fuse 6 (on fuse panel C)
SC9 Fuse 9 (on fuse panel C)
SC15 Fuse 15 (on fuse panel C)
SC25 Fuse 25 (on fuse panel C)
SB27 Fuse 27 (on fuse panel B)
SB30 Fuse 30 (on fuse panel B)
SC Fuse panel C
T9 9-pin connector
T40 40-pin connector
T52b 52-pin connector
(375) Ground connection 10 (in main wiring harness)
(602) Ground connection in left front footwell
(605) Ground connection on upper steering column
(B278) Positive connection 2 (15a) (in main wiring harness)
(B286) Positive connection 10 (15a) (in main wiring harness)
* through October 2012
*2 from November 2012
*3 Diameter depends on equipment
