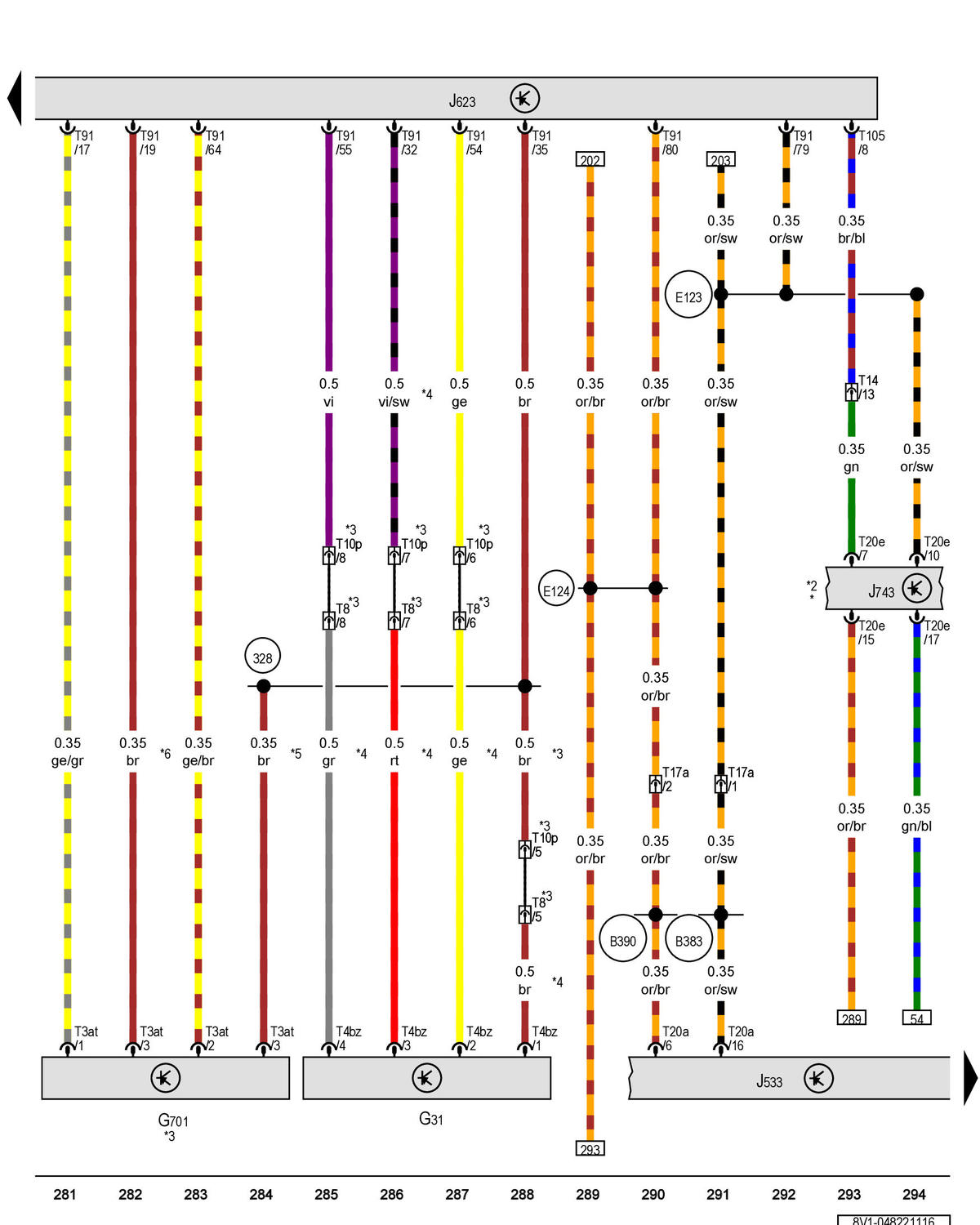

Charge Air Pressure Sensor, Transmission Neutral Position Sensor, Data Bus On Board Diagnostic Interface, Engine Control Module, Dual-Clutch Transmission MECHATRONIC: Notes

GWW8V1-048221116Courtesy of AUDI OF AMERICA, LLC
