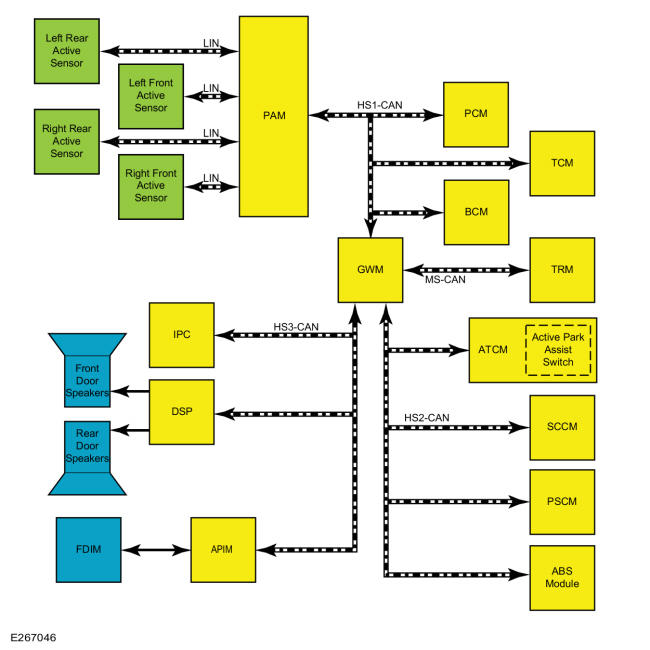

Active Park Assist System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | PCM |
| 2 | PAM |
| 3 | TCM |
| 4 | GWM |
| 5 | TRM |
| 6 | APIM |
| 7 | FDIM |
| 8 | SCCM |
| 9 | PSCM |
| 10 | ABS module |
| 11 | BCM |
| 12 | IPC |
| 13 | DSP |
| 14 | Rear door speakers |
| 15 | Front door speakers |
| 16 | ATCM |
| 17 | Active park assist switch |
| 18 | Right front active sensor |
| 19 | Left front active sensor |
| 20 | Right rear active sensor |
| 21 | Left rear active sensor |
