Rear Axle Overview
Courtesy of AUDI OF AMERICA, LLC

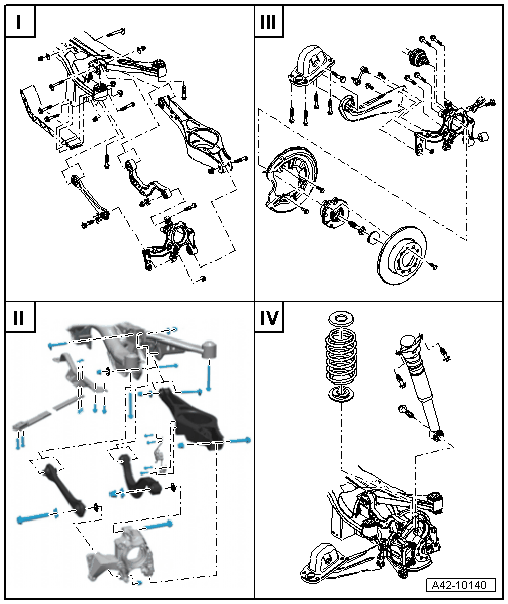

- I - Refer to SUBFRAME, LOWER TRANSVERSE LINK, UPPER TRANSVERSE LINK, TIE ROD AND LEVEL CONTROL SYSTEM SENSOR ASSEMBLY OVERVIEW, COUPE .
- II - Refer to SUBFRAME, DIAGONAL BRACES, CROSSMEMBER, LOWER TRANSVERSE LINK, UPPER TRANSVERSE LINK, TIE ROD AND LEVEL CONTROL SYSTEM SENSOR ASSEMBLY OVERVIEW, ROADSTER .
- III - Refer to WHEEL BEARING HOUSING, WHEEL BEARING UNIT AND TRAILING ARM WITH MOUNTING BRACKET ASSEMBLY OVERVIEW .
- IV - Refer to SHOCK ABSORBER AND COIL SPRING ASSEMBLY OVERVIEW.
Courtesy of AUDI OF AMERICA, LLC
- V - Refer to STABILIZER BAR ASSEMBLY OVERVIEW .
- VI - Refer to DRIVE AXLE WITH 90 MM OUTER CV JOINT or DRIVE AXLE WITH 82 MM OUTER CV JOINT .
