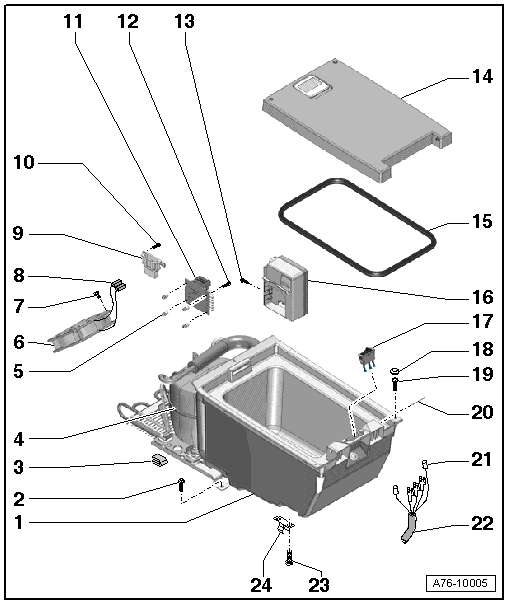

Cooler Overview
- Cooler -J698-
- Unit with compressor.
- Removing and Installing. Refer to Cooler -J698-, REMOVING AND INSTALLING .
- Bolt
- 5 Nm
- Quantity: 2
- Edge Protection
- Quantity: 2
- Compressor
- Unit with Cooler -J698-.
- Removing and Installing. Refer to Cooler -J698-, REMOVING AND INSTALLING .
- Spacer Sleeve
- Quantity: 4
- Clipped into the base plate.
- Fan
- Removing and Installing. Refer to FAN, REMOVING AND INSTALLING .
- Bolt
- 2 Nm
- Quantity: 4
- Connectors
- To the cooler compressor control module.
- Connector
- Removing and Installing. Refer to CONNECTOR MOUNT, REMOVING AND INSTALLING .
- Bolt
- 2 Nm
- Quantity: 2
- Circuit Board
- Removing and Installing. Refer to CIRCUIT BOARD, REMOVING AND INSTALLING .
- Bolt
- Quantity: 4
- 0.9 Nm
- Retaining Bolt
- Cover
- for Cooler -J698-.
- Removing and Installing. Refer to Cooler -J698- COVER, REMOVING AND INSTALLING .
- Seal
- Replace if damaged
- Cooler Compressor Control Module
- Removing and Installing. Refer to COOLER COMPRESSOR CONTROL MODULE, REMOVING AND INSTALLING .
- Switch
- For cooler compressor
- Removing and Installing. Refer to COOLER COMPRESSOR SWITCH, REMOVING AND INSTALLING .
- Cover
- Quantity: 2
- Bolt
- Quantity: 2
- 2.5 Nm
- Hinge Pin
- For the Cooler -J698- cover.
- Removing and Installing. Refer to Cooler -J698- COVER, REMOVING AND INSTALLING .
- Light Emitting Diode (LED)
- For cooling display.
- Removing and Installing. Refer to COOLING LED, REMOVING AND INSTALLING .
- Wiring Harness
- Cannot be replaced separately.
- Bolt
- 1.5 Nm
- Quantity: 2
- Clips
- Quantity: 2
- For securing the multi-box mount.
