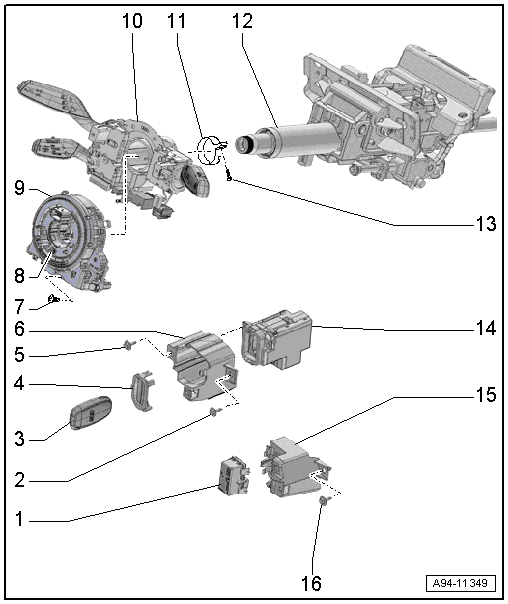

Overview - Steering Column Switch Module
- Anti-Theft Immobilizer Reader Coil -D2-
- Vehicles from July 2010
- Removing and installing, refer to ANTI-THEFT IMMOBILIZER READER COIL, REMOVING AND INSTALLING .
- Bolt
- 3 Nm
- Quantity: 2
- Ignition Key
- Divider
- Depending on the date of manufacture
- Access/Start Authorization Switch -E415-
- Removing and installing, refer to ACCESS/START AUTHORIZATION SWITCH -E415-, REMOVING AND INSTALLING, VEHICLES THROUGH JUNE 2010 .
- Bolt
- 3 Nm
- Mount
- For Access/Start Authorization Switch -E415-
- Bolt
- 0.5 Nm
- Transport Protection
- Steering Column Electronics Control Module -J527-
- with Airbag Spiral Spring/Return Spring with Slip Ring -F138-, Steering Angle Sensor -G85-
- Removing and installing, refer to STEERING COLUMN ELECTRONICS CONTROL MODULE -J527-, REMOVING AND INSTALLING .CAUTION:
Risk of damaging coil connector.
- Coil connector with slip ring is not to be turned following removal.
- Pin assignment for the Steering Column Electronics Control Module -J527-, refer to STEERING COLUMN ELECTRONICS CONTROL MODULE CONNECTOR ASSIGNMENT .
- Mount
- With Turn Signal Switch -E2-, Windshield Wiper Intermittent Mode Switch -E22-
- On vehicles with cruise control with a Cruise Control Switch -E45-
- Removing and installing, refer to STEERING COLUMN COMBINATION SWITCH, REMOVING AND INSTALLING .
- Clamping Ring
- Steering Column
- Bolt
- 4 Nm
- Access/Start Authorization Switch -E415-
Vehicle through June 2010
- Removing and installing, refer to ACCESS/START AUTHORIZATION SWITCH -E415-, REMOVING AND INSTALLING, VEHICLES THROUGH JUNE 2010 .
- Mount
- For Anti-Theft Immobilizer Reader Coil -D2-
- Bolt
- 3 Nm
- Quantity: 2
