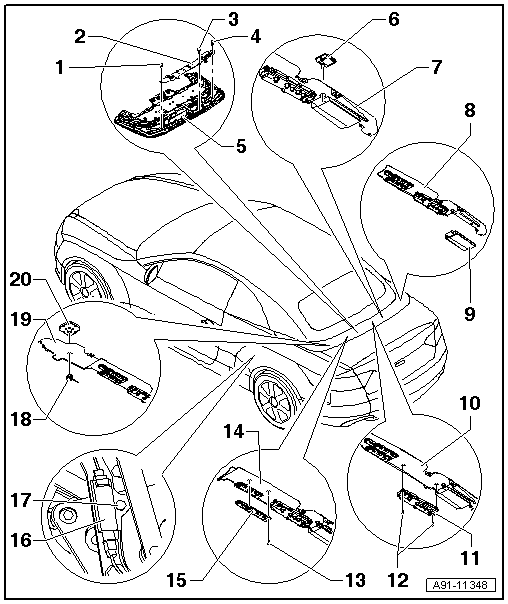

Component Location Overview - Antenna Systems
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Bolt
- 2 Nm
- Antenna Bracket
- Bolt
- 2 Nm
- Bolt
- 2 Nm
- Convertible Top Compartment Cover
- GPS Antenna -R50-
- Removing and installing, refer to GPS ANTENNA, REMOVING AND INSTALLING
- Antenna Bracket
- Antenna Bracket
- Telephone Antenna -R65-
- Removing and installing, refer to TELEPHONE ANTENNA, REMOVING AND INSTALLING
- Antenna Bracket
- Antenna Amplifier -R24-
- Connector Assignment (CAN), refer to ANTENNA AMPLIFIER -R24- (CAN) .
- Pin assignment (MMI), refer to ANTENNA AMPLIFIER -R24- (MMI) .
- Removing and installing, refer to ANTENNA AMPLIFIER -R24-, REMOVING AND INSTALLING
- Bolt
- 2 Nm
- Quantity: 2
- Bolt
- 2 Nm
- Antenna Bracket
- Antenna Amplifier 2 -R111- /Antenna Amplifier 4 -R113-
- Connector assignment (R111), refer to ANTENNA CONNECTORS
- Connector assignment (R113), refer to ANTENNA CONNECTORS
- Removing and installing, refer to ANTENNA AMPLIFIER 2 -R111- /ANTENNA AMPLIFIER 4 -R113-, REMOVING AND INSTALLING
- Left Antenna Module -R108-
- Connector assignment, refer to ANTENNA CONNECTORS .
- Removing and installing, refer to ANTENNA MODULE, REMOVING AND INSTALLING
- Bolt
- 3 Nm
- Nut
- 6 Nm
- Antenna Bracket
- Satellite Antenna -R170-
- Removing and installing, refer to SATELLITE ANTENNA, REMOVING AND INSTALLING
