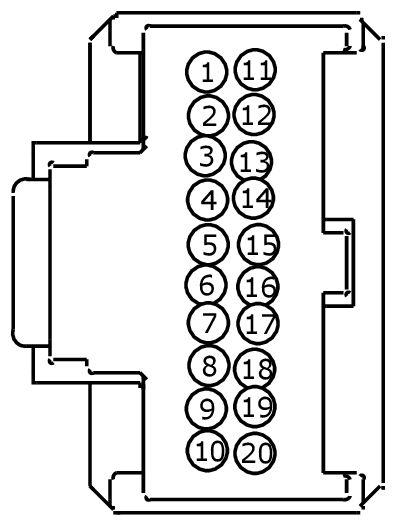

Connector End View C4548B - Audio DIGITALSIGNAL Processing (DSP) Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
AUDIO DIGITALSIGNAL PROCESSING (DSP) MODULE
COLOR
HARNESS
14B644
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RME83 (YE-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR MID RANGE - | |
| 2 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | |
| 3 | RME82 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR MID RANGE - | |
| 4 | RME40 (VT-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER - | |
| 5 | RME08 (GY-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER - | |
| 6 | RME11 (YE-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | |
| 7 | RME39 (GY-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER - | |
| 8 | RMEC7 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SURROUND TWEETER - | |
| 9 | RMEC5 (VT-GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SURROUND TWEETER - | |
| 10 | RME96 (GY-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT TWEETER - | |
| 11 | VME83 (GN-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR MID RANGE + | |
| 12 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | |
| 13 | VME82 (GY-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR MID RANGE + | |
| 14 | VME40 (BU-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER + | |
| 15 | VME08 (GN-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | |
| 16 | VME11 (VT-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | |
| 17 | VME39 (GN-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER + | |
| 18 | VMEC7 (GY-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SURROUND TWEETER + | |
| 19 | VMEC5 (BU-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SURROUND TWEETER + | |
| 20 | VME96 (GN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT TWEETER + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1449 |
Service Part Number: FU2Z-14S411-ASA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Radio - Amplifier |
