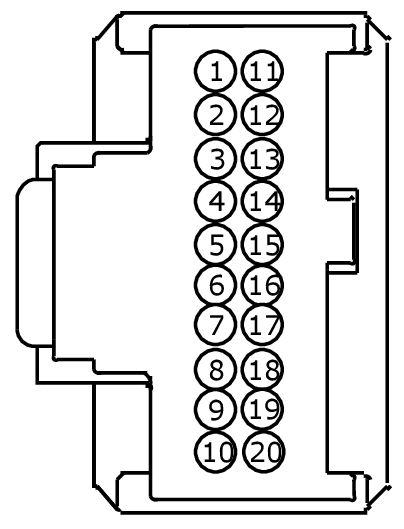

Connector End View C4548A - Audio DIGITALSIGNAL Processing (DSP) Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
AUDIO DIGITALSIGNAL PROCESSING (DSP) MODULE
COLOR
HARNESS
14B644
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RME07 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | |
| 2 | RME15 (GY-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT MID RANGE - | |
| 3 | RME10 (WH-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | |
| 4 | RMEC8 (GY-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SURROUND - | |
| 5 | RME01 (GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 - | |
| 6 | RME16 (YE-GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT MID RANGE | |
| 7 | RME72 (BU-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | |
| 8 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | |
| 9 | RME06 (GY-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | |
| 10 | RMEC6 (YE-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SURROUND - | |
| 11 | VME07 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | |
| 12 | VME15 (GN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT MID RANGE + | |
| 13 | VME10 (WH-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | |
| 14 | VMEC8 (VT-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SURROUND + | |
| 15 | VME01 (GN-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 + | |
| 16 | VME16 (VT-GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT MID RANGE + | |
| 17 | VME72 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | |
| 18 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | |
| 19 | VME06 (GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | |
| 20 | VMEC6 (BU-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SURROUND + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1447 |
Service Part Number: FU2Z-14S411-ATA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Camera - Reverse Park Aid Module - Image Processing Radio - Amplifier |
