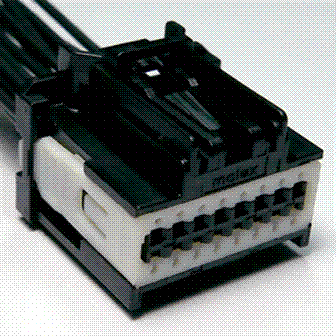

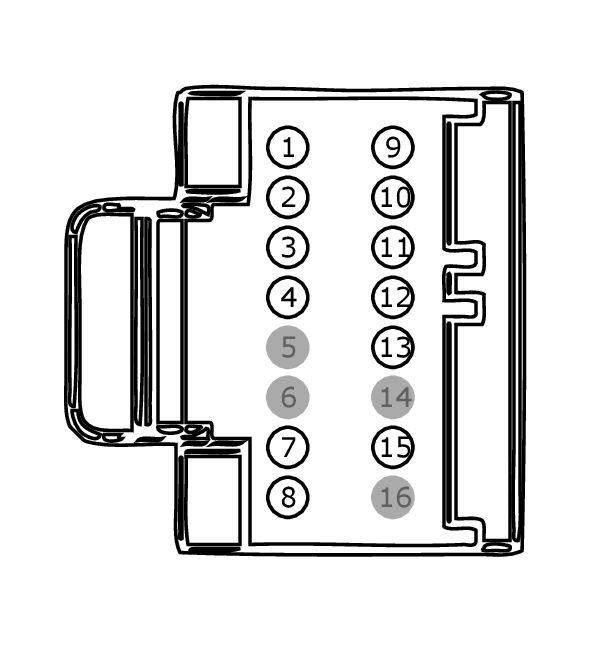

Connector End View C4250D - Power Fold Module (PFM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWER FOLD MODULE (PFM)
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 1 | VDB06 (GY-OG) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | CPSD2 (VT-GN) | 18 | RELAY - 2ND ROW SEAT FOLD LEFT | |
| 3 | CPSC9 (BU-OG) | 18 | RELAY - 2ND ROW SEAT RELEASE LEFT | |
| 4 | CPSP1 (YE-OG) | 18 | CTRL MOD. - SEAT ADJUST. 3RD ROW HEAD RESTRAINT RIGHT | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CPSN8 (VT-BN) | 22 | SWITCH - 3RD ROW SEAT FOLD BOTH | |
| 8 | CPSR1 (BN) | 22 | SWITCH - 3RD ROW SEAT RIGHT RECLINE FORWARD | |
| 9 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 9 | VDB07 (VT-OG) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 10 | CPSD0 (GN-WH) | 18 | RELAY - 2ND ROW SEAT RELEASE RIGHT | |
| 11 | CPSD6 (VT-GY) | 18 | RELAY - 2ND ROW SEAT FOLD RIGHT | |
| 12 | CPSD4 (WH-BN) | 18 | RELAY - 2ND ROW SEAT FOLD CENTER | |
| 13 | CPSP0 (GY-BN) | 18 | CTRL MOD. - SEAT ADJUST. 3RD ROW HEAD RESTRAINT LEFT | |
| 14 | * | * | Not Used | |
| 15 | CPSN5 (GY-OG) | 22 | SWITCH - 2ND ROW SEAT FOLD BOTH | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1560 |
Service Part Number: JU2Z-14S411-APA Gauge: 20 Pin material: Tin Cavities: 16 Vehicle Uses Instrument Cluster Module - Seat Memory Module - Upfitter Interface Radio - Amplifier |
