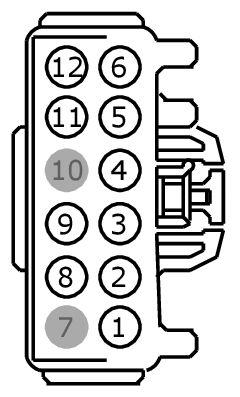

Connector End View C4174A - Liftgate/Trunk Module (LTM)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
LIFTGATE/TRUNK MODULE (LTM)
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD347 (BK-VT) | 12 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 1 | GD347 (BK-VT) | 10 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 1 | GD347 (BK-VT) | 14 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 1 | GD347 (BK-VT) | 12 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 2 | CPR61 (BN) | 20 | CTRL MOD. - POWER LIFTGATE # CINCH + | |
| 3 | RPR61 (YE-VT) | 20 | CTRL MOD. - POWER LIFTGATE # CINCH - | |
| 4 | SBB91 (BU-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 4 | SBB91 (BU-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 4 | SBB91 (BU-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 5 | CPR57 (GN-WH) | 16 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # OPEN (IF POSITIVE) | |
| 6 | CPR58 (GN-OG) | 16 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # CLOSE (IF POSITIVE) | |
| 7 | * | * | Not Used | |
| 8 | CPR60 (WH-VT) | 20 | CTRL MOD. - POWER LIFTGATE # UNLATCH (-) | |
| 9 | SBP10 (YE-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 10 | * | * | Not Used | |
| 11 | CPRD7 (GY-OG) | 14 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 2 # OPEN (IF POSITIVE) | |
| 12 | CPRD8 (VT-BN) | 14 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 2 # CLOSE (IF POSITIVE) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-396 |

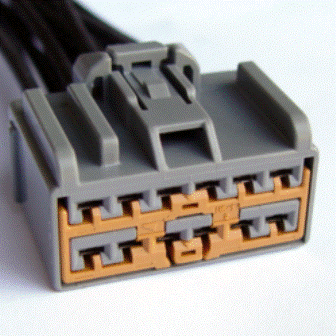

Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
