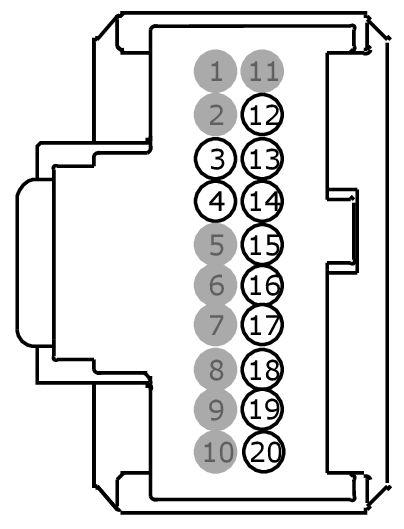

Connector End View C3696F - Seat Control Module B (SCMB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SEAT CONTROL MODULE B (SCMB)
COLOR
HARNESS
14D230
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPS38 (GN-BU) | 20 | SWITCH - SEAT ADJUST. FRONT PASSENGER REARWARD | |
| 4 | CPS33 (WH) | 20 | SWITCH - SEAT ADJUST. FRONT PASSENGER FORWARD | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CPSM6 (WH-OG) | 20 | #N/A | |
| 13 | VPSM5 (YE-OG) | 20 | SENSOR - FRONT PASSENGER SEAT CUSHION RIGHT EXTEND/RETRACT | |
| 14 | VPSF4 (GN) | 20 | SENSOR - DRIVER SEAT HEAD RESTRAINT FORE/AFT + | |
| 15 | VPS63 (BU-OG) | 20 | SENSOR - DRIVER SEAT HEAD RESTRAINT UP/DOWN | |
| 16 | VPSM4 (GY-BN) | 20 | SENSOR - FRONT PASSENGER SEAT CUSHION LEFT EXTEND/RETRACT | |
| 17 | VPS12 (GY-OG) | 20 | SENSOR - DRIVER SEAT RECLINE | |
| 18 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT HEIGHT REAR / PARALLEL | |
| 19 | VPS10 (BU-GN) | 20 | SENSOR - DRIVER SEAT HEIGHT FRONT / TILT | |
| 20 | VPS09 (BN-BU) | 20 | SENSOR - DRIVER SEAT SLIDE FORWARD/REARWARD |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1447 |
Service Part Number: FU2Z-14S411-ATA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Camera - Reverse Park Aid Module - Image Processing Radio - Amplifier |
