Connector End View C3136 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

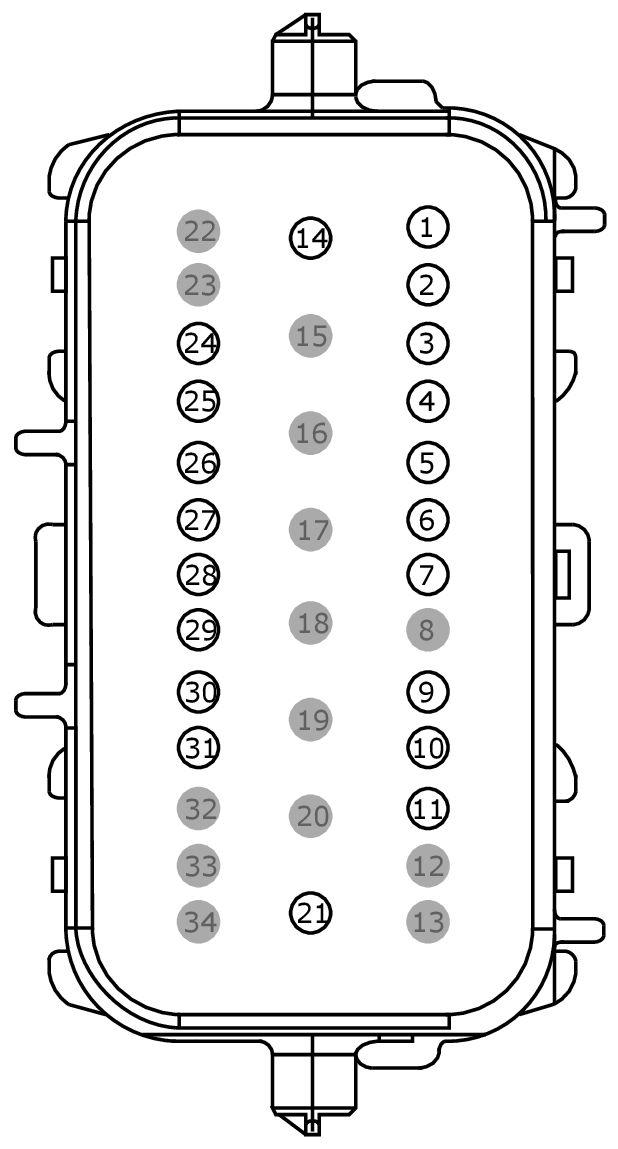

MALE
HARNESS 14A005

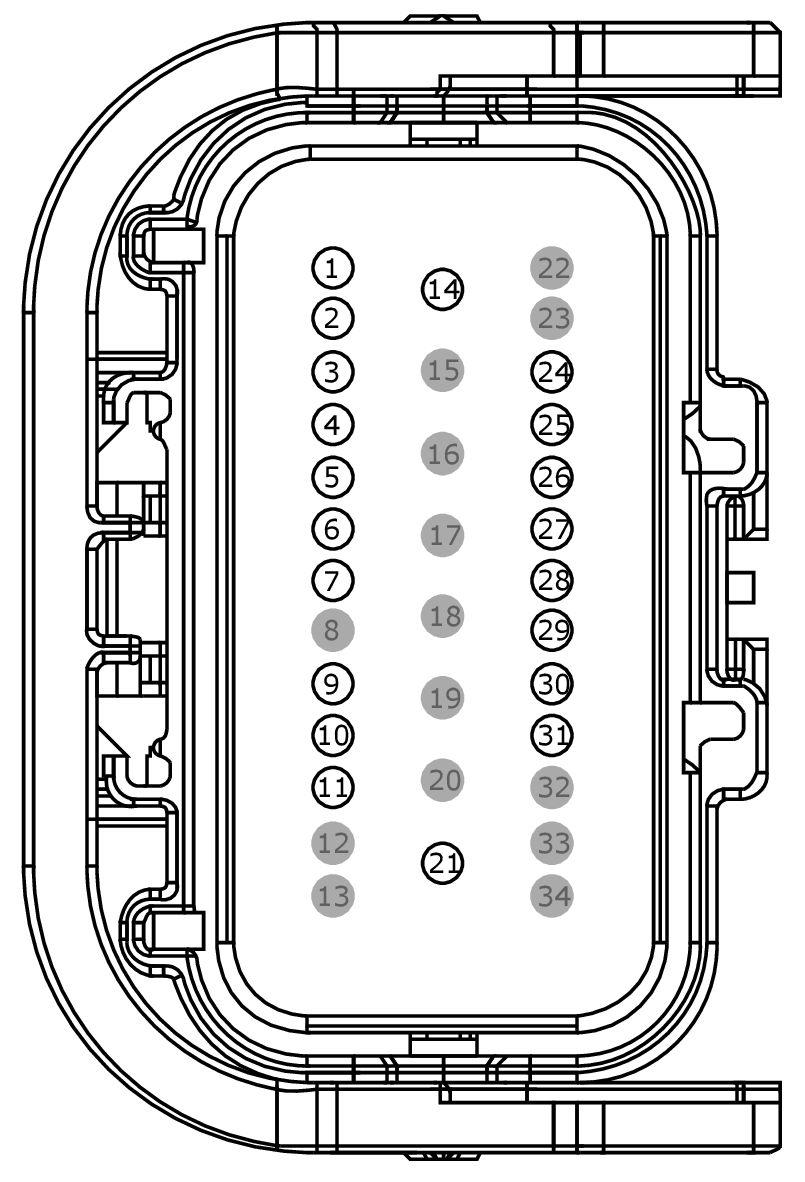

FEMALE
HARNESS 14B686
| Pin | Circuit | Gauge | Qualifier |
| 1 | CHS49 (VT) | 20 | |
| 2 | CHS48 (YE) | 20 | |
| 3 | CHS52 (BU) | 20 | |
| 4 | CHS53 (WH-BN) | 20 | |
| 5 | CHS46 (YE-GN) | 20 | |
| 6 | CHS50 (BU-GY) | 20 | |
| 7 | CBP22 (GN-OG) | 20 | |
| 8 | * | * | |
| 9 | VHS42 (GN) | 20 | |
| 10 | CHS58 (WH) | 18 | |
| 11 | RHS41 (GN-BN) | 20 | |
| 12 | * | * | |
| 13 | * | * | |
| 14 | SBB28 (GN-RD) | 14 | |
| 15 | * | * | |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | GD238 (BK-WH) | 14 | |
| 22 | * | * | |
| 23 | * | * | |
| 24 | CR206 (BN) | 20 | |
| 25 | RR172 (GN-VT) | 20 | |
| 26 | CR181 (WH) | 20 | |
| 27 | RR181 (BU-OG) | 20 | |
| 28 | VDN13 (BN) | 20 | |
| 29 | CBX07 (GN-RD) | 20 | |
| 30 | CPSD6 (VT-GY) | 18 | |
| 31 | CPSD0 (GN-WH) | 18 | |
| 32 | * | * | |
| 33 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CHS49 (VT) | 22 | |
| 2 | CHS48 (YE) | 22 | |
| 3 | CHS52 (BU) | 22 | |
| 4 | CHS53 (WH-BN) | 22 | |
| 5 | CHS46 (YE-GN) | 22 | |
| 6 | CHS50 (BU-GY) | 22 | |
| 7 | CBP22 (GN-OG) | 20 | |
| 8 | * | * | |
| 9 | VHS42 (GN) | 22 | |
| 10 | CHS58 (WH) | 18 | |
| 11 | RHS41 (GN-BN) | 22 | |
| 12 | * | * | |
| 13 | * | * | |
| 14 | SBB28 (GN-RD) | 14 | |
| 15 | * | * | |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | GD238 (BK-WH) | 14 | |
| 22 | * | * | |
| 23 | * | * | |
| 24 | CR206 (BN) | 20 | |
| 25 | RR172 (GN-VT) | 20 | |
| 26 | CR181 (WH) | 20 | |
| 27 | RR181 (BU-OG) | 20 | |
| 28 | VDN13 (BN) | 22 | |
| 29 | CBX07 (GN-RD) | 22 | |
| 30 | CPSD6 (VT-GY) | 18 | |
| 31 | CPSD0 (GN-WH) | 18 | |
| 32 | * | * | |
| 33 | * | * |
