Connector End View C2480 - Instrument Panel Console Switch Assembly 1
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INSTRUMENT PANEL CONSOLE SWITCH ASSEMBLY 1
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE469 (BN) | 26 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | |
| 1 | CE469 (BN) | 22 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | |
| 2 | CMP40 (VT) | 22 | SWITCH - FRONT 360 CAMERA ENABLE | |
| 3 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 3 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | |
| 4 | CH253 (WH-BN) | 26 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | |
| 4 | CLS32 (BN-YE) | 22 | SWITCH - HAZARD | |
| 4 | CH253 (WH-BN) | 22 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | |
| 5 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 6 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1553 |

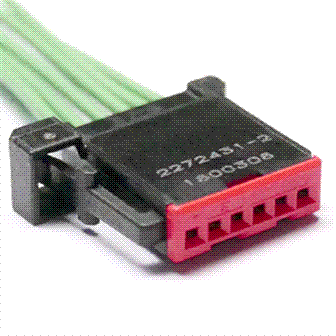

Service Part Number: JU2Z-14S411-ZA Gauge: 20 Pin material: Silver Cavities: 6 Vehicle Uses Camera - Front Switch - Hazard Warning Switch - Lane Keeping System Switch - Start/Stop |
