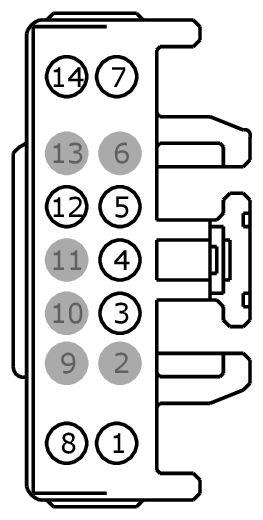

Connector End View C2406 - Heated Steering Wheel Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEATED STEERING WHEEL MODULE
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP37 (WH) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 4 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 5 | VHS81 (GN-WH) | 22 | THERMISTOR - HEATED STEERING WHEEL + | |
| 6 | * | * | Not Used | |
| 7 | RHS72 (YE-GY) | 22 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT - | |
| 8 | CHS72 (YE-BU) | 22 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT + | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | RHS81 (VT-WH) | 22 | THERMISTOR - HEATED STEERING WHEEL - | |
| 13 | * | * | Not Used | |
| 14 | GD214 (BK-BU) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-955 |
Service Part Number: 3U2Z-14S411-BJAC Gauge: 12 14 16 Pin material: Tin & Silver Cavities: 14 Vehicle Uses Connector - Inline |
