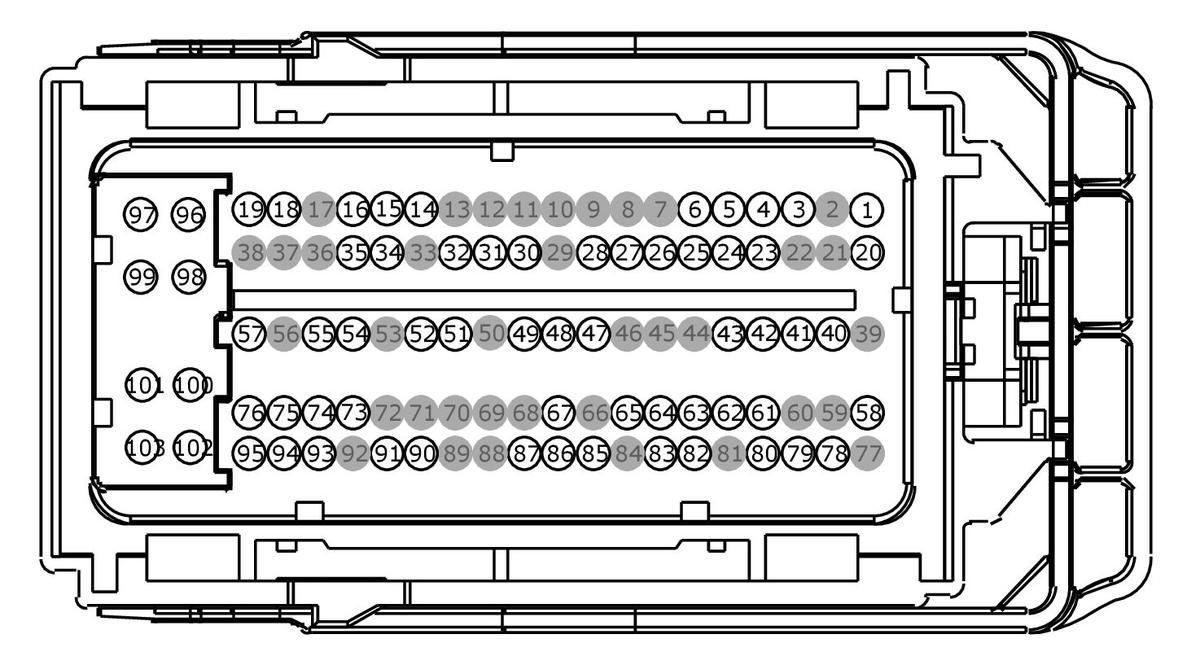

Connector End View C1915B - Powertrain Control Module (Pcm)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWERTRAIN CONTROL MODULE (PCM)
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | |
| 2 | * | * | Not Used | |
| 3 | CET45 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 4 (SS4) | |
| 4 | CDC12 (YE) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 5 | LE424 (YE-GN) | 22 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | |
| 6 | RE230 (WH-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | LE137 (BU-GY) | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) | |
| 15 | RE137 (YE-GN) | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) | |
| 16 | LE230 (BN-BU) | 22 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | |
| 17 | * | * | Not Used | |
| 18 | LE136 (GN-OG) | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) | |
| 19 | RE136 (VT-GN) | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) | |
| 20 | CE114 (GN-BU) | 22 | CTRL MOD. - POWERTRAIN # CANISTER VENT SOLENOID (CANVNT) | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | VE225 (YE-OG) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 24 | RE226 (GN-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) - | |
| 25 | CE302 (YE-BU) | 22 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 26 | CDC15 (VT) | 22 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | |
| 27 | CE261 (GY-OG) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON (FUEL_PUMP_ON)(IES) | |
| 28 | CES09 (VT-OG) | 22 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + | |
| 29 | * | * | Not Used | |
| 30 | RE407 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | |
| 31 | VE722 (BN) | 20 | SENSOR - EXHAUST GAS TEMPERATURE 1 (EGT1) (PRE CAT) | |
| 32 | VE788 (BU-WH) | 20 | SENSOR - PARTICULATE FILTER PRESSURE OUTLET LEFT OR SINGLE (PFP_O) | |
| 33 | * | * | Not Used | |
| 34 | VE740 (VT-GY) | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 35 | VE751 (BN-VT) | 20 | SENSOR - INTAKE AIR TEMPERATURE 2ND (IAT2) | |
| 36 | * | * | Not Used | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | * | * | Not Used | |
| 40 | CE420 (GY-VT) | 22 | CTRL MOD. - POWERTRAIN # VAPOR MANAGEMENT VALVE (VAPOR BLOCKING - EVAPS) (VMV-CC) | |
| 41 | CEC02 (GN-BU) | 22 | CTRL MOD. - COOLING FAN CONTROL (FC1) | |
| 42 | CDC70 (BU-BN) | 22 | CTRL MOD. - VOLTAGE QUALITY # ENGINE START (ENG START SIG) | |
| 43 | CE188 (BN) | 22 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLING FAN RELAY | |
| 44 | * | * | Not Used | |
| 45 | * | * | Not Used | |
| 46 | * | * | Not Used | |
| 47 | CDC35 (BU-WH) | 22 | SWITCH - IGNITION # START | |
| 48 | CCB08 (VT-WH) | 22 | SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN | |
| 49 | CET40 (GN-OG) | 20 | SWITCH - TRANSMISSION RANGE # PARK/NEUTRAL (TRSW-PN) | |
| 50 | * | * | Not Used | |
| 51 | VE750 (GN-BU) | 22 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | |
| 52 | VH433 (VT-OG) | 22 | TRANSDUCER - A/C PRESSURE (ACPT) + | |
| 53 | * | * | Not Used | |
| 54 | VE702 (BU-WH) | 22 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 55 | VE701 (YE-OG) | 22 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | |
| 56 | * | * | Not Used | |
| 57 | CE226 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | |
| 58 | CE465 (YE-GY) | 20 | CTRL MOD. - POWERTRAIN # VACUUM SOLENOID VALVE (VSV) + | |
| 59 | * | * | Not Used | |
| 60 | * | * | Not Used | |
| 61 | CDC10 (BU-OG) | 22 | CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENRC) | |
| 62 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 63 | VDN06 (WH-GN) | 22 | CTRL MOD. - LIN BUS # ECM 1 | |
| 64 | VE474 (BU-GN) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED HIGH | |
| 65 | VE475 (WH-VT) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED LOW | |
| 65 | VE475 (YE-GN) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED LOW | |
| 66 | * | * | Not Used | |
| 67 | VE518 (BN-WH) | 22 | MONITOR - FUEL PUMP (FPM) | |
| 68 | * | * | Not Used | |
| 69 | * | * | Not Used | |
| 70 | * | * | Not Used | |
| 71 | * | * | Not Used | |
| 72 | * | * | Not Used | |
| 73 | VE922 (VT-GN) | 22 | TRANSDUCER - FUEL TANK PRESSURE (FTPT) | |
| 74 | VE805 (GY-OG) | 20 | SENSOR - MANIFOLD TEMPERATURE + | |
| 75 | RE731 (WH) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (LSF_GND) | |
| 75 | RE731 (WH-OG) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (LSF_GND) | |
| 76 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | |
| 77 | * | * | Not Used | |
| 78 | CE234 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) | |
| 79 | VE462 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # VARIABLE A/C COMPRESSOR VALVE | |
| 80 | CEC01 (WH-BU) | 22 | CTRL MOD. - COOLING FAN CONTROL (FC2) | |
| 81 | * | * | Not Used | |
| 82 | CH302 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | |
| 83 | CBB16 (BU-GN) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 84 | * | * | Not Used | |
| 85 | CE436 (VT-OG) | 22 | CTRL MOD. -WAKE UP PCM | |
| 86 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 87 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 88 | * | * | Not Used | |
| 89 | * | * | Not Used | |
| 90 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | |
| 91 | VDC61 (VT-GN) | 22 | SENSOR - BATTERY MONITORING SYSTEM # ALTERNATOR | |
| 92 | * | * | Not Used | |
| 93 | VE787 (WH-OG) | 20 | SENSOR - PARTICULATE FILTER PRESSURE OUTLET RIGHT (PFP_O) | |
| 94 | RE733 (GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | |
| 95 | VE733 (WH) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | |
| 96 | GD113 (BK-YE) | 20 | GROUND - COWL TOP RIGHT | |
| 97 | GD113 (BK-YE) | 20 | GROUND - COWL TOP RIGHT | |
| 98 | GD113 (BK-YE) | 20 | GROUND - COWL TOP RIGHT | |
| 99 | GD113 (BK-YE) | 20 | GROUND - COWL TOP RIGHT | |
| 100 | SBB45 (GY-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 101 | CBB38 (GY-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 102 | CBB38 (GY-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 103 | CBB38 (GY-BU) | 20 | FUSE - OR CIRCUIT BREAKER |
