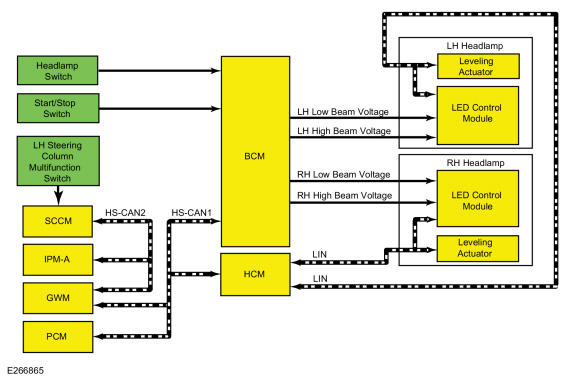

System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | HS-CAN2 |
| 2 | BCM |
| 3 | LH low beam voltage |
| 4 | LH high beam voltage |
| 5 | RH low beam voltage |
| 6 | RH high beam voltage |
| 7 | SCCM |
| 8 | Headlamp switch |
| 9 | LH steering column multifunction switch |
| 10 | IPMA |
| 11 | GWM |
| 12 | HS-CAN1 |
| 13 | Start/Stop switch |
| 14 | HCM |
| 15 | LIN |
| 16 | LIN |
| 17 | PCM |
| 18 | LED control module |
| 19 | LH headlamp |
| 20 | Leveling actuator |
| 21 | RH headlamp |
| 22 | LED control module |
| 23 | Leveling actuator |
