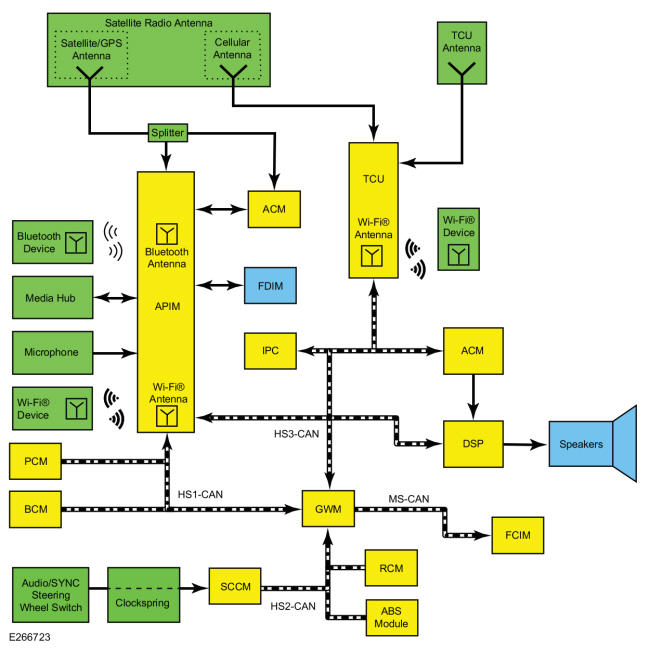

SYNC System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | APIM |
| 2 | Audio/SYNC Steering Wheel Switches |
| 3 | FDIM |
| 4 | Media Hub |
| 5 | Microphone |
| 6 | ABS Module |
| 7 | RCM |
| 8 | SCCM |
| 9 | Clockspring |
| 10 | GWM |
| 11 | BCM |
| 12 | PCM |
| 13 | Bluetooth Antenna |
| 14 | IPC |
| 15 | FCIM |
| 16 | ACM |
| 17 | Wi-Fi ® Antenna |
| 18 | Wi-Fi ® Device |
| 19 | Bluetooth Device |
| 20 | Satellite Radio Antenna |
| 21 | Cellular Antenna |
| 22 | Satellite/GPS Antenna |
| 23 | Splitter |
| 24 | DSP |
| 25 | ACM |
| 26 | Speakers |
| 27 | TCU |
| 28 | TCU Antenna |
| 29 | Wi-Fi ® Device |
| 30 | Wi-Fi ® Antenna |
