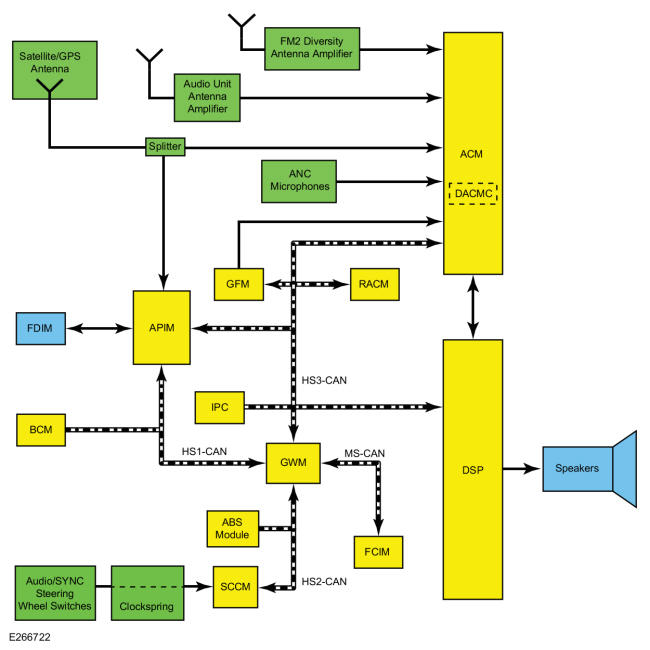

Audio System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The system diagrams includes all component options. Some components may not be equipped on the vehicle.
| Item | Description |
|---|---|
| 1 | ABS Module |
| 2 | APIM |
| 3 | Audio/SYNC Steering Wheel Switches |
| 4 | FDIM |
| 5 | SCCM |
| 6 | Clockspring |
| 7 | GWM |
| 8 | BCM |
| 9 | ACM |
| 10 | Splitter |
| 11 | FM2 Diversity Antenna Amplifier |
| 12 | Speakers |
| 13 | DSP |
| 14 | IPC |
| 15 | Satellite/GPS Antenna |
| 16 | FCIM |
| 17 | Audio Unit Antenna Amplifier |
| 18 | ANC Microphones |
| 19 | DACMC |
| 20 | RACM |
| 21 | GFM |
