Connector End View C921A - Roof Opening Panel Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
ROOF OPENING PANEL MODULE
COLOR
HARNESS
15A657
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD233 (BK) | 14 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 2 | CPR31 (VT-BN) | 22 | SWITCH - MOON/SUN ROOF OPEN | |
| 3 | * | * | Not Used | |
| 4 | CPR40 (YE-OG) | 22 | SWITCH - MOON/SUN ROOF CLOSE | |
| 5 | * | * | Not Used | |
| 6 | SBP27 (BU-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 7 | CBP23 (BN-YE) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 8 | CPR38 (WH-BU) | 22 | SWITCH - MOON/SUN ROOF TILT | |
| 9 | * | * | Not Used | |
| 10 | VDB03 (GY-BN) | 22 | CTRL MOD. - GENERIC # UBP BUS (UART BASED PROTOCOL) |

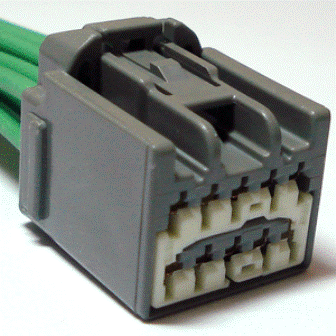

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1037 |
Service Part Number: 1U2Z-14S411-BLB Gauge: 14 Pin material: Silver Cavities: 10 Vehicle Uses Inverter - DC to AC Module - Anti-theft Module - Heated Seat Module - Power Moonroof Radio - Amplifier Solenoid - Brake Shift Park Interlock Switch - Gear Shift Select/Neutral Safety Switch - Headlamp Switch - Heated Seat Switch - Moon Roof/Sun Roof Switch - Multifunction Switch - Overdrive Cancel Switch - Turn Signal Switch - Windshield Wiper / Washer |
