Connector End View C850 - Rear Door Latch RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
REAR DOOR LATCH RH
COLOR
HARNESS
14632
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPL39 (YE) | 20 | SWITCH - LATCH REAR PASSENGER SIDE OR RIGHT REAR # AJAR (INCL.SLIDING DOOR) | |
| 2 | RPL72 (BN-WH) | 22 | CTRL MOD. - DOOR LOCK # LATCH REAR PASSENGER SIDE | |
| 3 | CPL39 (YE) | 20 | SWITCH - LATCH REAR PASSENGER SIDE OR RIGHT REAR # AJAR (INCL.SLIDING DOOR) | |
| 3 | CPL90 (GN) | 20 | CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR REAR PASSENGER | |
| 4 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 4 | RPL72 (BN-WH) | 22 | CTRL MOD. - DOOR LOCK # LATCH REAR PASSENGER SIDE | |
| 5 | CPL13 (BN-GN) | 18 | CTRL MOD. - DOOR LOCK # ALL UNLOCK | |
| 6 | CPL11 (GY-BN) | 18 | CTRL MOD. - DOOR LOCK # ALL LOCK |

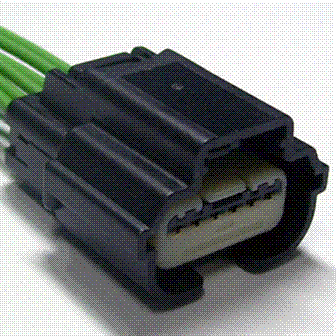

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1338 |
Service Part Number: 9U2Z-14S411-BB Gauge: 20 Pin material: Silver Cavities: 6 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Occupant Classification Sensor - Acceleration Pedal Position Sensor - Transmission Range Switch - Door Ajar / Interior Lamp |
