Connector End View C828 - Rear Window Motor RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
REAR WINDOW MOTOR RH
COLOR
HARNESS
14632
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW52 (VT-WH) | 16 | CTRL MOD. - WINDOW MOTOR REAR RIGHT # UP (IF POSITIVE) | |
| 2 | VPW57 (BU-GY) | 22 | CTRL MOD. - WINDOW MOTOR REAR RIGHT # HALL EFFECT SENSOR 2 (UP IF LEAD) | |
| 3 | LPW54 (BN-GN) | 22 | CTRL MOD. - WINDOW MOTOR REAR RIGHT # SENSORS + | |
| 4 | CPW53 (YE-OG) | 16 | CTRL MOD. - WINDOW MOTOR REAR RIGHT # DOWN (IF POSITIVE) | |
| 5 | VPW56 (BN-BU) | 22 | CTRL MOD. - WINDOW MOTOR REAR RIGHT # HALL EFFECT SENSOR 1 (DOWN IF LEAD) | |
| 6 | RPW55 (GY-VT) | 22 | CTRL MOD. - WINDOW MOTOR REAR RIGHT # SENSORS - |

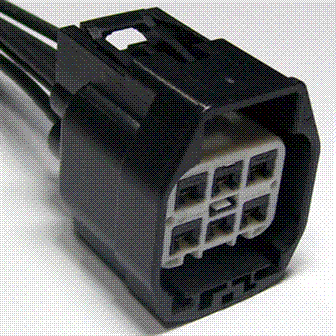

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1344 |
Service Part Number: DU2Z-14S411-AEA Gauge: 16 Pin material: Tin Cavities: 6 Vehicle Uses Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - RH - Front Motor - Power Window - RH - Rear |
