Connector End View C819 - Rear Window Control Switch RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
REAR WINDOW CONTROL SWITCH RH
COLOR
HARNESS
14632
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW18 (GY-VT) | 20 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | |
| 2 | * | * | Not Used | |
| 3 | CPW14 (VT-WH) | 20 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | |
| 4 | CPW17 (BN-GN) | 20 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | |
| 5 | CBP38 (GY-BU) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 6 | CPW24 (WH-VT) | 14 | SWITCH - POWER WINDOW REAR RIGHT # UP | |
| 7 | CPW23 (GY) | 14 | SWITCH - POWER WINDOW REAR RIGHT # DOWN | |
| 8 | GD238 (BK-WH) | 14 | GROUND - COWL SIDE/PILLAR A RIGHT |

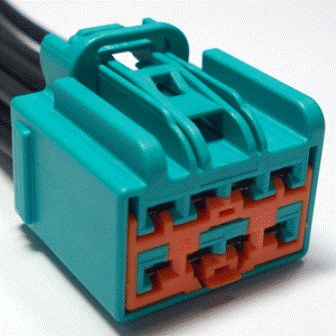

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1031 |
Service Part Number: 3U2Z-14S411-PPB Gauge: 10 12 Pin material: Tin & Silver Cavities: 8 Vehicle Uses Switch - Adjustable Pedal Switch - Convertable Top Switch - Door Lock (Cargo) Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Moon Roof/Sun Roof Switch - Power Window - Driver Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear Switch - Seat Lumbar Switch - Third Row Power Folding Seat |
