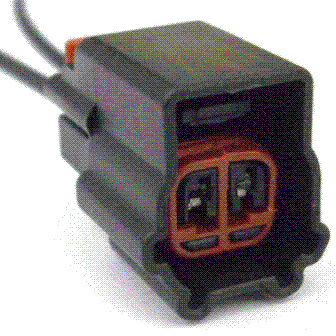

Connector End View C644 - Passenger Side Impact Sensor
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
PASSENGER SIDE IMPACT SENSOR
COLOR
HARNESS
14630
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VR237 (BN-WH) | 20 | SENSOR - SIDE IMPACT PRESSURE FRONT PASSENGER SIDE | |
| 2 | RR175 (YE-OG) | 20 | CTRL MOD. - SENSOR SIDE IMPACT PRESSURE FRONT PASSENGER SIDE - |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-948 |
Service Part Number: 3U2Z-14S411-EKB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Motor - Windshield Washer Fluid Pump Sensor - Side Impact |
| Pigtail Kit Part Number WPT-1566 |
Service Part Number: 3U2Z-14S411-EKC Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Reverse Lamp - Running Board Motor - Electronic Throttle Control (ETC) Motor - Windshield Washer Fluid Pump Sensor - Brake Fluid Level Sensor - Side Impact Solenoid - Air Suspension Solenoid - Variable Oil Pump Control |
