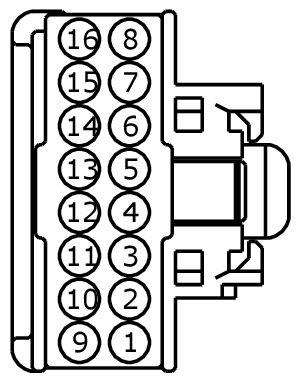

Connector End View C622 - Exterior Mirror RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
EXTERIOR MIRROR RH
COLOR
HARNESS
14630
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 3 | CPM46 (WH-GN) | 22 | CTRL MOD. - RIGHT MIRROR UP/DOWN | |
| 4 | RPM08 (GN-BU) | 22 | CTRL MOD. - RIGHT MIRROR RETURN | |
| 5 | CPM48 (WH-OG) | 22 | CTRL MOD. - RIGHT MIRROR LEFT/RIGHT | |
| 6 | CRB07 (BN) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + | |
| 7 | CPM07 (BN) | 22 | CTRL MOD. - RIGHT MIRROR FOLD IN | |
| 8 | CBB93 (GY-BN) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | CLS26 (BU-GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | |
| 11 | CLN32 (BN-YE) | 22 | CTRL MOD. - PUDDLE LAMP RIGHT | |
| 12 | LPM12 (BU-GY) | 22 | CTRL MOD. - SENSORS MIRROR POSITION (RIGHT) + | |
| 13 | VPM37 (BU-OG) | 22 | SENSOR - RIGHT MIRROR POSITION # HORIZONTAL | |
| 14 | VPM38 (BN-GN) | 22 | SENSOR - RIGHT MIRROR POSITION # VERTICAL | |
| 15 | RRB07 (YE-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER - | |
| 16 | CPM40 (WH-OG) | 22 | CTRL MOD. - RIGHT MIRROR FOLD OUT (DRV) |

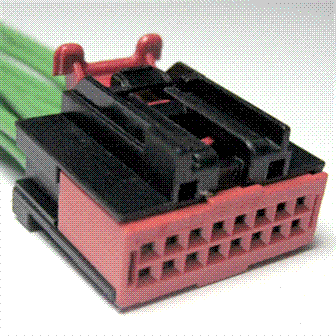

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1152 |
Service Part Number: 3U2Z-14S411-AJD Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Mirror - Sideview Mirror - Vanity Overhead Console -Inline (Female) Switch - Multifunction |
