Connector End View C611 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

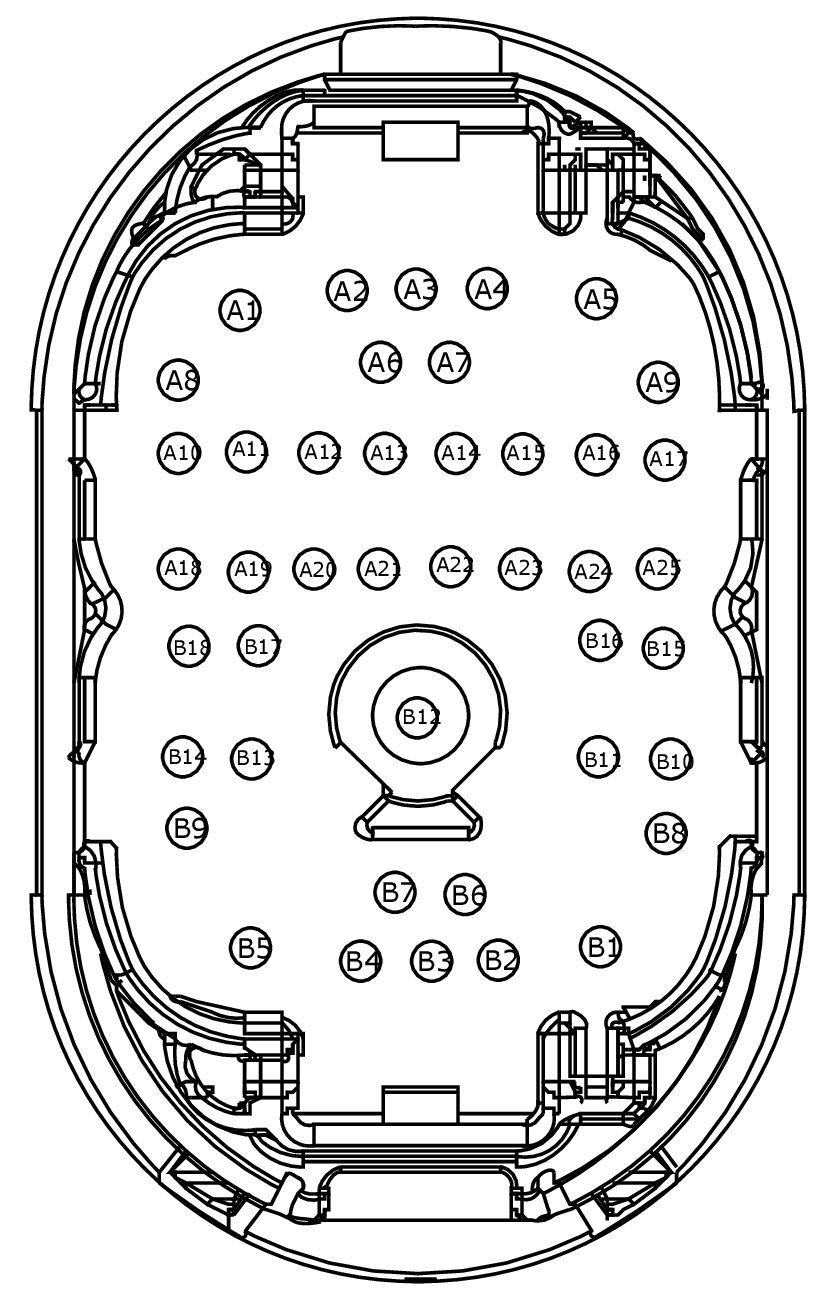

MALE
HARNESS 14630

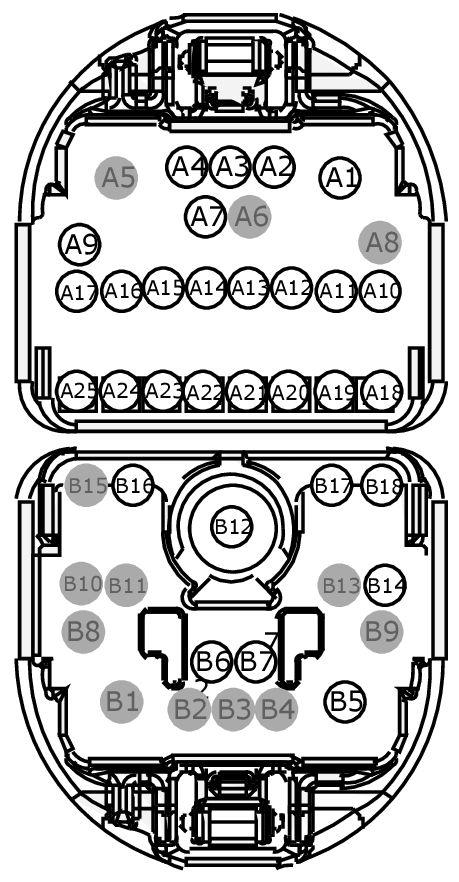

FEMALE
HARNESS 14A005
| Pin | Circuit | Gauge | Qualifier |
| A1 | GD238 (BK-WH) | 16 | |
| A2 | CBB93 (GY-BN) | 20 | |
| A3 | CPL31 (WH) | 20 | |
| A4 | CPL11 (GY-BN) | 18 | |
| A7 | CPL13 (BN-GN) | 18 | |
| A9 | RR175 (YE-OG) | 20 | |
| A10 | CBX07 (GN-RD) | 20 | |
| A11 | VDB06 (GY-OG) | 20 | |
| A12 | VDB07 (VT-OG) | 20 | |
| A13 | VPLA6 (BN-VT) | 20 | |
| A14 | VME10 (WH-VT) | 18 | |
| A15 | RME10 (WH-OG) | 18 | |
| A16 | SBP02 (YE-RD) | 20 | |
| A17 | VR237 (BN-WH) | 20 | |
| A18 | VDN13 (BN) | 20 | |
| A19 | CPSJ5 (BU-GN) | 20 | |
| A20 | RPSJ5 (GY) | 20 | |
| A21 | VPS81 (WH) | 20 | |
| A22 | VME16 (VT-GY) | 18 | |
| A23 | RME16 (YE-GY) | 18 | |
| A24 | VME11 (VT-OG) | 18 | |
| A25 | RME11 (YE-OG) | 18 | |
| B1 | * | * | |
| B2 | * | * | |
| B3 | * | * | |
| B4 | * | * | |
| B5 | SBP26 (YE-RD) | 14 | |
| B6 | RPK39 (VT-OG) | 20 | |
| B7 | VPK40 (WH-OG) | 20 | |
| B8 | * | * | |
| B9 | * | * | |
| B10 | * | * | |
| B11 | * | * | |
| B12 | * | * | |
| B13 | * | * | |
| B14 | * | * | |
| B14 | VLN04 (VT-GY) | 20 | |
| B15 | * | * | |
| B16 | CLN25 (VT) | 20 | |
| B17 | CPL15 (BU-GY) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| A1 | GD238 (BK-WH) | 14 | |
| A2 | CBB93 (GY-BN) | 20 | |
| A3 | CPL31 (WH) | 22 | |
| A4 | CPL11 (GY-BN) | 18 | |
| A5 | * | * | |
| A6 | * | * | |
| A7 | CPL13 (BN-GN) | 18 | |
| A8 | * | * | |
| A9 | RR175 (YE-OG) | 20 | |
| A10 | CBX07 (GN-RD) | 22 | |
| A11 | VDB06 (GY-OG) | 22 | |
| A12 | VDB07 (VT-OG) | 22 | |
| A13 | VPLA6 (BN-VT) | 22 | |
| A14 | VME10 (WH-VT) | 18 | |
| A15 | RME10 (WH-OG) | 18 | |
| A16 | SBP02 (YE-RD) | 22 | |
| A17 | VR237 (BN-WH) | 20 | |
| A18 | VDN13 (BN) | 22 | |
| A19 | CPSJ5 (BU) | 20 | |
| A20 | RPSJ5 (GY) | 20 | |
| A21 | VPS81 (WH) | 20 | |
| A22 | VME16 (VT-GY) | 18 | |
| A23 | RME16 (YE-GY) | 18 | |
| A24 | VME11 (VT-OG) | 18 | |
| A25 | RME11 (YE-OG) | 18 | |
| B1 | * | * | |
| B2 | * | * | |
| B3 | * | * | |
| B4 | * | * | |
| B5 | SBP26 (YE-RD) | 14 | |
| B6 | RPK39 (VT-OG) | 20 | |
| B7 | VPK40 (WH-OG) | 20 | |
| B8 | * | * | |
| B9 | * | * | |
| B10 | * | * | |
| B11 | * | * | |
| B12 | COAX1 (BK) | 0.20 | |
| B13 | * | * | |
| B14 | VLN04 (VT-GY) | 22 | |
| B15 | * | * | |
| B16 | CLN25 (VT) | 20 | |
| B17 | CPL15 (BU-GY) | 22 |
