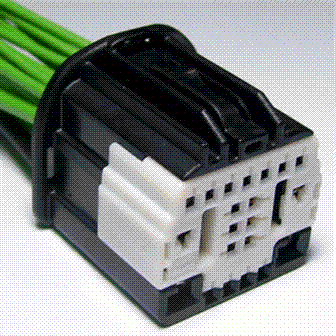

Connector End View C610 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW

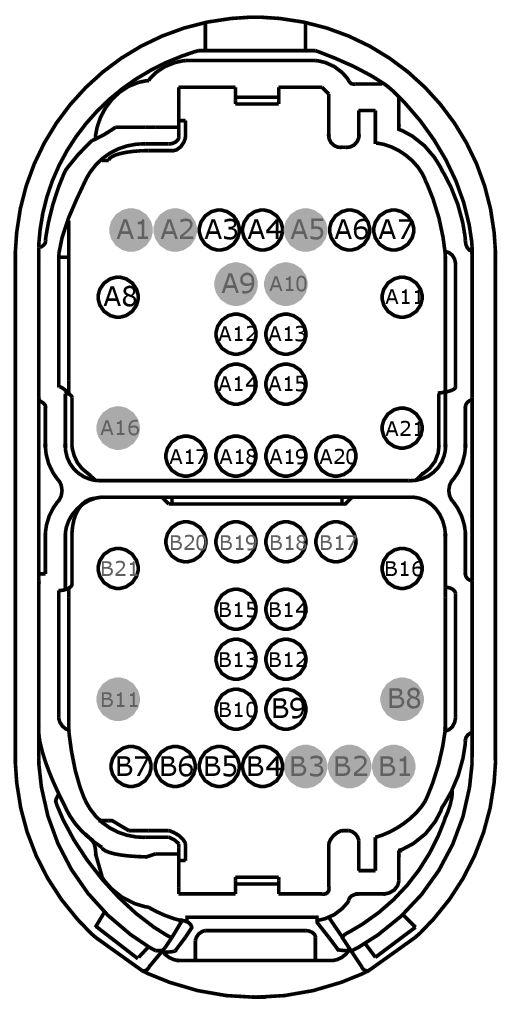

MALE
HARNESS 14630

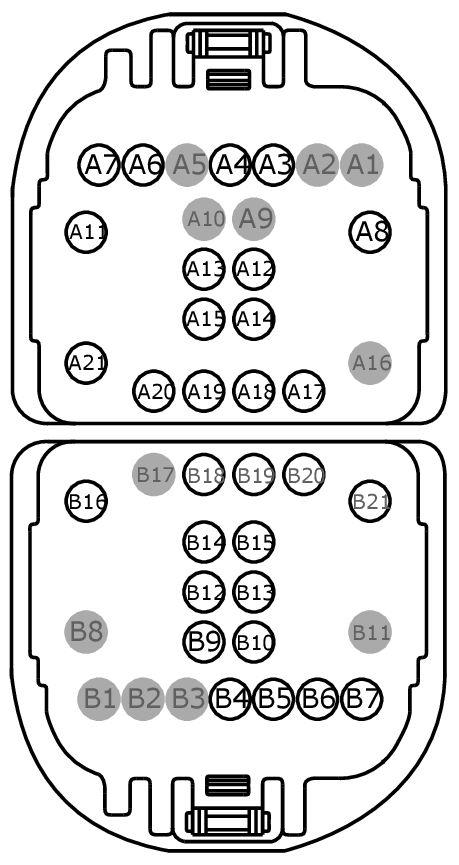

FEMALE
HARNESS 14A005
| Pin | Circuit | Gauge | Qualifier |
| A1 | * | * | |
| A2 | * | * | |
| A3 | CPL31 (WH) | 20 | |
| A4 | CBB93 (GY-BN) | 20 | |
| A5 | * | * | |
| A6 | VR237 (BN-WH) | 20 | |
| A7 | RR175 (YE-OG) | 20 | |
| A8 | CPL13 (BN-GN) | 18 | |
| A9 | * | * | |
| A10 | * | * | |
| A11 | CPL11 (GY-BN) | 18 | |
| A12 | VDB06 (GY-OG) | 20 | |
| A13 | VDB07 (VT-OG) | 20 | |
| A14 | VME10 (WH-VT) | 18 | |
| A15 | RME10 (WH-OG) | 18 | |
| A17 | VPLA6 (BN-VT) | 20 | |
| A18 | VME11 (VT-OG) | 20 | |
| A19 | RME11 (YE-OG) | 20 | |
| A20 | GD238 (BK-WH) | 20 | |
| A21 | GD238 (BK-WH) | 16 | |
| B1 | * | * | |
| B2 | * | * | |
| B3 | * | * | |
| B4 | VPK40 (WH-OG) | 20 | |
| B5 | VPK02 (VT-WH) | 20 | |
| B6 | RPK02 (GY-YE) | 20 | |
| B7 | RPK39 (VT-OG) | 20 | |
| B8 | * | * | |
| B9 | VDN13 (BN) | 20 | |
| B10 | CBX07 (GN-RD) | 20 | |
| B11 | * | * | |
| B12 | CMP33 (BU) | 20 | |
| B13 | DMP34 (BK) | 20 | |
| B14 | VMP34 (GN-VT) | 20 | |
| B15 | VMP35 (VT-BN) | 20 | |
| B16 | SBP26 (YE-RD) | 14 | |
| B17 | * | * | |
| B18 | * | * | |
| B19 | * | * | |
| B20 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| A1 | * | * | |
| A2 | * | * | |
| A3 | CPL31 (WH) | 22 | |
| A4 | CBB93 (GY-BN) | 20 | |
| A5 | * | * | |
| A6 | VR237 (BN-WH) | 20 | |
| A7 | RR175 (YE-OG) | 20 | |
| A8 | CPL13 (BU-GN) | 18 | |
| A9 | * | * | |
| A10 | * | * | |
| A11 | CPL11 (GY-BN) | 18 | |
| A12 | VDB06 (GY-OG) | 22 | |
| A13 | VDB07 (VT-OG) | 22 | |
| A14 | VME10 (WH-VT) | 18 | |
| A14 | VME10 (WH-VT) | 20 | |
| A15 | RME10 (WH-OG) | 18 | |
| A15 | RME10 (WH-OG) | 20 | |
| A16 | * | * | |
| A17 | VPLA6 (BN-VT) | 22 | |
| A18 | VME11 (VT-OG) | 20 | |
| A19 | RME11 (YE-OG) | 20 | |
| A20 | GD238 (BK-WH) | 18 | |
| A21 | GD238 (BK-WH) | 14 | |
| B1 | * | * | |
| B2 | * | * | |
| B3 | * | * | |
| B4 | VPK40 (WH-OG) | 22 | |
| B5 | VPK02 (VT-WH) | 22 | |
| B6 | RPK02 (GY-YE) | 22 | |
| B7 | RPK39 (VT-OG) | 22 | |
| B8 | * | * | |
| B9 | VDN13 (BN) | 22 | |
| B10 | CBX07 (GN-RD) | 22 | |
| B11 | * | * | |
| B12 | CMP33 (BU) | 20 | |
| B13 | DMP34 (BK) | 20 | |
| B14 | VMP34 (GN-VT) | 20 | |
| B15 | VMP35 (VT-BN) | 20 | |
| B16 | SBP26 (YE-RD) | 14 | |
| B17 | * | * | |
| B18 | * | * | |
| B19 | * | * | |
| B20 | * | * |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1425 |
Service Part Number: FU2Z-14S411-RA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
