Connector End View C552 - Front Door Lock Switch LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FRONT DOOR LOCK SWITCH LH
COLOR
HARNESS
14631
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CPL77 (BU-GN) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER ILLUMINATION | |
| 3 | CPS17 (BU-OG) | 22 | SWITCH - MEMORY DRIVER P3 | |
| 4 | CPS16 (YE) | 22 | SWITCH - MEMORY DRIVER P2 | |
| 5 | CPS15 (VT-WH) | 22 | SWITCH - MEMORY DRIVER P1 | |
| 6 | RPW03 (BU-GN) | 22 | CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN | |
| 7 | CPL42 (GY-YE) | 22 | SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK | |
| 8 | CPL43 (VT-GY) | 22 | SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK |

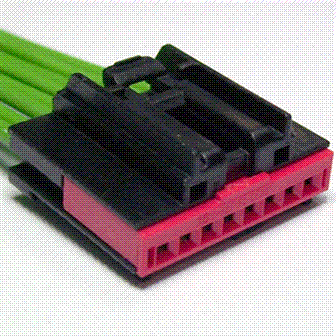

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1219 |
Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Ambient Lighting Dimmer Switch - Door Lock (LH) Switch - Message Center Switch - Moon Roof/Sun Roof Switch - Seat Memory |
