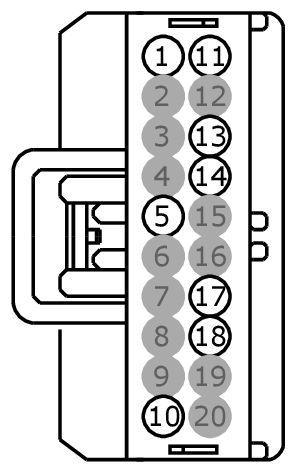

Connector End View C504 - Master Window Control Switch
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
MASTER WINDOW CONTROL SWITCH
COLOR
HARNESS
14631
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VPLA4 (WH-GN) | 22 | CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CPW14 (VT-WH) | 20 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CBP23 (BN-YE) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 11 | RPW03 (BU-GN) | 22 | CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN | |
| 12 | * | * | Not Used | |
| 13 | CPW18 (GY-VT) | 20 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | |
| 14 | CPW17 (BN-GN) | 20 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CPW15 (YE) | 20 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | |
| 18 | CPW16 (BU-OG) | 20 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used |
