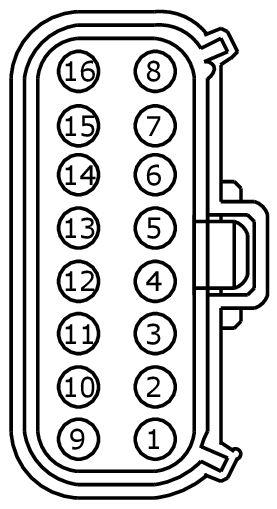

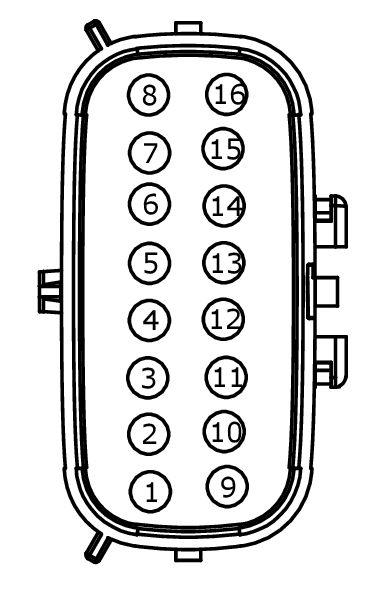

Connector End View C494 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 15K868
FEMALE
HARNESS 13A409
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS37 (WH-BU) | 22 | |
| 2 | CPK52 (VT-WH) | 20 | |
| 3 | SBP10 (YE-RD) | 20 | |
| 4 | RPK55 (GY-OG) | 20 | |
| 5 | VPK55 (GN-BN) | 20 | |
| 6 | RPK54 (BU) | 20 | |
| 7 | VPK54 (WH) | 20 | |
| 8 | VMP30 (BN) | 20 | |
| 9 | VMP17 (YE-OG) | 20 | |
| 10 | RMP07 (GN-WH) | 20 | |
| 11 | VMP29 (GN-OG) | 20 | |
| 12 | LMP07 (BU-WH) | 20 | |
| 13 | VMP15 (YE-GN) | 20 | |
| 14 | VMP14 (WH-OG) | 20 | |
| 15 | VMP16 (YE-GY) | 20 | |
| 16 | GD347 (BK-VT) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS37 (WH-BU) | 22 | |
| 2 | CPK52 (VT-WH) | 20 | |
| 3 | SBP10 (YE-RD) | 20 | |
| 4 | RPK55 (GY-OG) | 22 | |
| 5 | VPK55 (GN-BN) | 22 | |
| 6 | RPK54 (BU) | 22 | |
| 7 | VPK54 (YE) | 22 | |
| 8 | VMP30 (BN) | 22 | |
| 9 | VMP17 (YE-OG) | 22 | |
| 10 | RMP07 (GN-WH) | 22 | |
| 11 | VMP29 (GN-OG) | 22 | |
| 12 | LMP07 (BU-WH) | 22 | |
| 13 | VMP15 (YE-GN) | 22 | |
| 14 | VMP14 (WH-OG) | 22 | |
| 15 | VMP16 (YE-GY) | 22 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses: Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
