Connector End View C480 - Rear Lamp Fade Control Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
REAR LAMP FADE CONTROL MODULE
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF34 (YE-OG) | 22 | CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON | |
| 2 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # BCM 6 | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | VLS68 (YE-GY) | 22 | CTRL MOD. - LED DRIVER # LAMP TAIL LEFT (PWM1) | |
| 6 | VLS69 (YE-OG) | 22 | CTRL MOD. - LED DRIVER # LAMP TAIL RIGHT (PWM2) | |
| 7 | VLS70 (BN) | 22 | CTRL MOD. - LED DRIVER # LAMP DECK LID (PWM3) | |
| 8 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT |

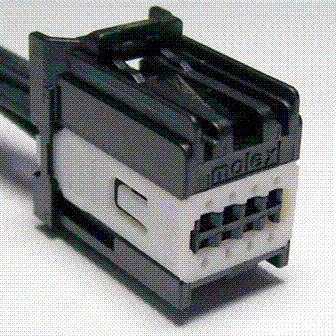

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1457 |
Service Part Number: FU2Z-14S411-AVA Gauge: 20 Pin material: Tin Cavities: 8 Vehicle Uses Module - Front Interface Radio - Amplifier |
