Connector End View C431 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

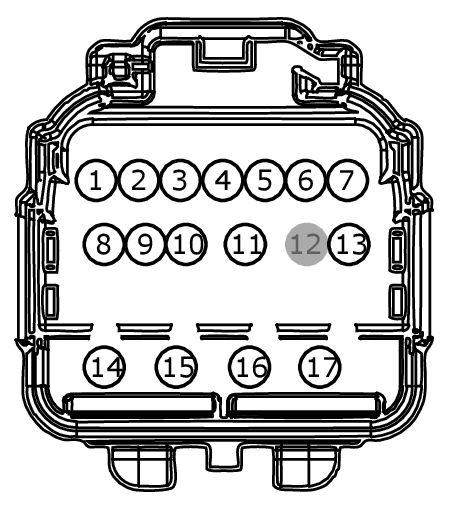

MALE
HARNESS 13412

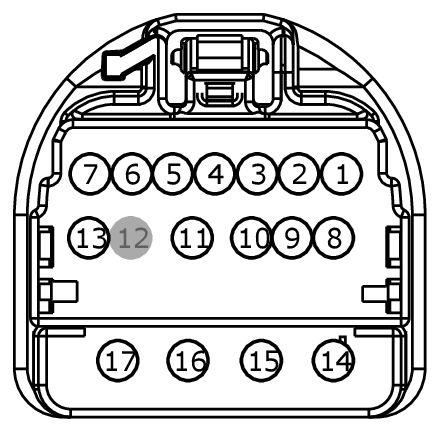

FEMALE
HARNESS 15B484
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPR61 (BN) | 20 | |
| 2 | CPR60 (WH-VT) | 20 | |
| 3 | RPR61 (YE-VT) | 20 | |
| 4 | CPRC7 (YE-VT) | 20 | |
| 5 | CPRC6 (GN-OG) | 20 | |
| 6 | CPR66 (GY-YE) | 20 | |
| 7 | CPRE0 (GN-WH) | 20 | |
| 8 | CPR51 (YE-OG) | 22 | |
| 9 | CPR52 (YE-VT) | 22 | |
| 10 | VLN04 (VT-GY) | 22 | |
| 10 | VLN33 (GY-VT) | 22 | |
| 11 | CLS10 (GN-BN) | 22 | |
| 12 | * | * | |
| 13 | CLS05 (BU-GY) | 18 | |
| 13 | CLS05 (BU-GY) | 22 | |
| 14 | VLS70 (BN) | 22 | |
| 15 | CBB99 (BN-WH) | 10 | |
| 16 | RPR52 (VT-GY) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPR61 (BN) | 20 | |
| 2 | CPR60 (WH-VT) | 20 | |
| 3 | RPR61 (YE-VT) | 20 | |
| 4 | CPRC7 (YE-VT) | 20 | |
| 5 | CPRC6 (GN-OG) | 20 | |
| 6 | CPR66 (GY-YE) | 20 | |
| 7 | CPRE0 (GN-WH) | 20 | |
| 8 | CPR51 (YE-OG) | 20 | |
| 9 | CPR52 (YE-VT) | 20 | |
| 10 | VLN04 (VT-GY) | 20 | |
| 10 | VLN33 (GY-VT) | 20 | |
| 11 | CLS10 (GN-BN) | 20 | |
| 12 | * | * | |
| 13 | CLS05 (BU-GY) | 18 | |
| 14 | VLS70 (BN) | 20 | |
| 15 | CBB99 (BN-WH) | 10 | |
| 16 | RPR52 (VT-GY) | 20 |
