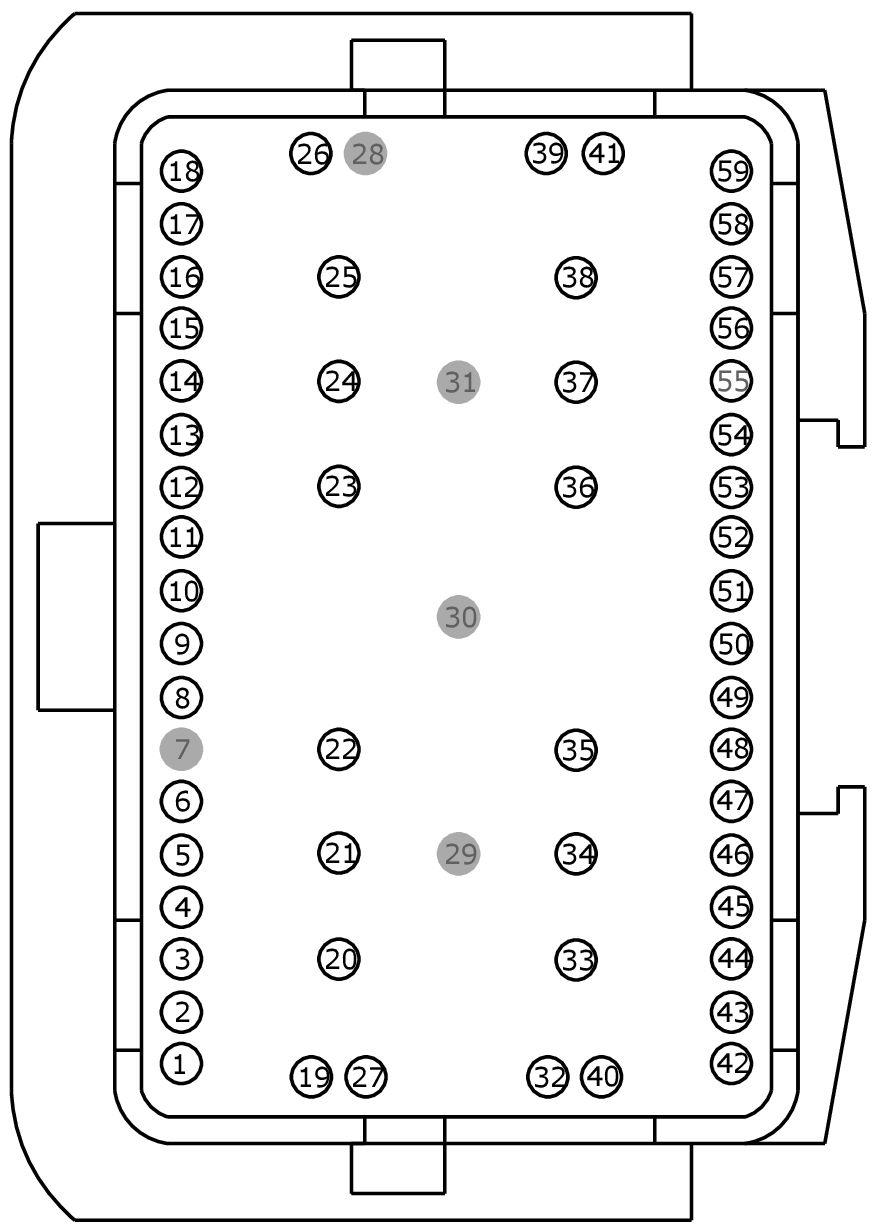

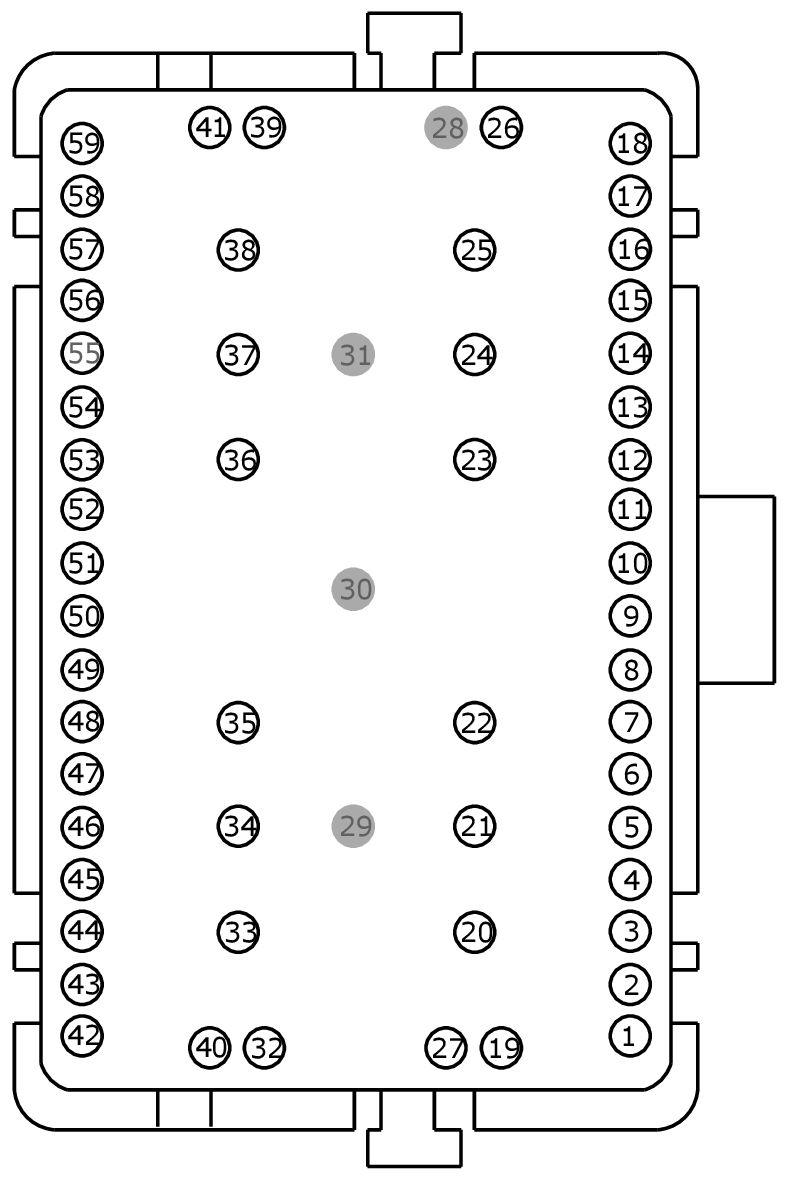

Connector End View C406 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 14A005
FEMALE
HARNESS 13A409
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMEC7 (GY-VT) | 18 | |
| 2 | RMEC7 (BN-BU) | 18 | |
| 3 | VMEC8 (VT-WH) | 18 | |
| 4 | RMEC8 (GY-YE) | 18 | |
| 5 | VDB04 (WH-BU) | 22 | |
| 6 | VDB05 (WH) | 22 | |
| 7 | * | * | |
| 8 | CLS44 (VT-BN) | 18 | |
| 9 | RPK55 (GY-OG) | 22 | |
| 10 | VPK55 (GN-BN) | 22 | |
| 11 | VPK54 (YE) | 22 | |
| 12 | RPK54 (BU) | 22 | |
| 13 | VDB06 (GY-OG) | 22 | |
| 14 | VDB07 (VT-OG) | 22 | |
| 15 | VMEC7 (GY-VT) | 20 | |
| 16 | RMEC7 (BN-BU) | 20 | |
| 17 | VMP19 (WH-GN) | 22 | |
| 18 | RMP19 (BN-VT) | 22 | |
| 19 | DMP19 (BK) | 22 | |
| 20 | SBB91 (BU-RD) | 10 | |
| 21 | CR109 (BN-BU) | 18 | |
| 22 | RR109 (BU-GN) | 18 | |
| 23 | CPSD4 (WH-BN) | 18 | |
| 24 | GD312 (BK) | 18 | |
| 25 | GD312 (BK) | 18 | |
| 26 | CPSD6 (VT-GY) | 18 | |
| 27 | CPSD0 (GN-WH) | 18 | |
| 28 | * | * | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | RR172 (GN-VT) | 20 | |
| 33 | CR208 (GY) | 20 | |
| 34 | RPK06 (BU-WH) | 22 | |
| 35 | VPK06 (GY-VT) | 22 | |
| 36 | CPL51 (BU-GN) | 16 | |
| 37 | CPL11 (GY-BN) | 16 | |
| 38 | CPSR2 (BN-WH) | 22 | |
| 39 | RPSS4 (GY-BU) | 22 | |
| 40 | CPL10 (GN-WH) | 18 | |
| 41 | CPL45 (BN) | 22 | |
| 42 | CLF34 (YE-OG) | 22 | |
| 43 | VDN14 (YE-VT) | 22 | |
| 44 | VLN04 (VT-GY) | 22 | |
| 45 | CPL59 (BN-BU) | 18 | |
| 46 | CPL58 (GY-OG) | 22 | |
| 47 | CPR63 (GY-YE) | 22 | |
| 48 | CRW02 (GY-BU) | 20 | |
| 49 | SBP10 (YE-RD) | 20 | |
| 50 | CPK52 (VT-WH) | 20 | |
| 51 | VDN04 (VT-WH) | 22 | |
| 52 | VMP24 (WH) | 22 | |
| 53 | CDC82 (GN-VT) | 20 | |
| 54 | CPSD2 (VT-GN) | 18 | |
| 55 | * | * | |
| 56 | CR207 (GN-VT) | 20 | |
| 57 | CR209 (WH-VT) | 20 | |
| 58 | CPL60 (BN-YE) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VME09 (WH-GN) | 18 | |
| 1 | VMEC7 (BN-BU) | 18 | |
| 1 | VMEC7 (GY-VT) | 18 | |
| 2 | RME09 (BN-YE) | 18 | |
| 2 | RMEC7 (BN-BU) | 18 | |
| 2 | RMEC7 (GY-VT) | 18 | |
| 3 | VME07 (WH) | 18 | |
| 3 | VMEC8 (VT-WH) | 18 | |
| 4 | RME07 (WH-BN) | 18 | |
| 4 | RMEC8 (GY-YE) | 18 | |
| 5 | VDB04 (WH-BU) | 22 | |
| 5 | VME06 (GN) | 20 | |
| 6 | RME06 (GY-YE) | 20 | |
| 6 | VDB05 (WH) | 22 | |
| 7 | SME23 (VT-RD) | 22 | |
| 8 | CLS44 (VT-BN) | 18 | |
| 9 | RPK55 (GY-OG) | 22 | |
| 9 | VDB29 (GN-BU) | 22 | |
| 10 | VDB30 (WH-GN) | 22 | |
| 10 | VPK55 (GN-BN) | 22 | |
| 11 | RPK54 (BU) | 22 | |
| 11 | VDB29 (GN-BU) | 22 | |
| 11 | VPK54 (YE) | 22 | |
| 12 | RPK54 (BU) | 22 | |
| 12 | VDB30 (WH-GN) | 22 | |
| 12 | VPK54 (YE) | 22 | |
| 13 | VDB06 (GY-OG) | 22 | |
| 13 | VDB06 (GY-OG) | 26 | |
| 14 | VDB07 (VT-OG) | 22 | |
| 14 | VDB07 (VT-OG) | 26 | |
| 15 | VMEC7 (GY-VT) | 20 | |
| 16 | RMEC7 (BN-BU) | 20 | |
| 17 | VMP19 (WH-GN) | 22 | |
| 18 | RMP19 (BN-VT) | 22 | |
| 19 | DMP19 (BK) | 20 | |
| 20 | SBB91 (BU-RD) | 10 | |
| 20 | SBB91 (BU-RD) | 12 | |
| 21 | CR109 (BN-BU) | 18 | |
| 21 | CR109 (BN-BU) | 20 | |
| 22 | RR109 (BN-BU) | 20 | |
| 22 | RR109 (BU-GN) | 18 | |
| 22 | RR109 (BU-GN) | 20 | |
| 23 | CPSD4 (WH-BN) | 18 | |
| 24 | GD312 (BK) | 18 | |
| 24 | SBP28 (GN-RD) | 18 | |
| 25 | GD312 (BK) | 18 | |
| 25 | SBP05 (GY-RD) | 18 | |
| 26 | CPSD6 (VT-GY) | 18 | |
| 27 | CPSD0 (GN-WH) | 18 | |
| 28 | * | * | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | RR172 (GN-VT) | 20 | |
| 33 | CR208 (GY) | 20 | |
| 34 | RPK06 (BU-WH) | 20 | |
| 35 | VPK06 (GY-VT) | 20 | |
| 36 | CPL51 (BU-GN) | 16 | |
| 37 | CPL11 (GY-BN) | 16 | |
| 38 | CPSR2 (BN-WH) | 22 | |
| 39 | RPSS4 (GY-BU) | 22 | |
| 40 | CPL10 (GN-WH) | 18 | |
| 41 | CPL45 (BN) | 22 | |
| 42 | CLF34 (YE-OG) | 22 | |
| 43 | VDN14 (YE-VT) | 22 | |
| 44 | VLN04 (VT-GY) | 22 | |
| 45 | CPL59 (BN-BU) | 18 | |
| 45 | CPL59 (BN-BU) | 22 | |
| 46 | CPL58 (GY-OG) | 22 | |
| 47 | CPR63 (GY-YE) | 22 | |
| 48 | CRW02 (GY-BU) | 20 | |
| 49 | SBP10 (YE-RD) | 22 | |
| 50 | CPK52 (VT-WH) | 20 | |
| 51 | VDN04 (VT-WH) | 22 | |
| 52 | VMP24 (WH) | 22 | |
| 53 | CDC82 (GN-VT) | 20 | |
| 54 | CPSD2 (VT-GN) | 18 | |
| 55 | * | * | |
| 56 | CR207 (GN-VT) | 20 | |
| 57 | CR209 (WH-VT) | 20 | |
| 58 | CPL60 (BN-YE) | 22 |
