Connector End View C382 - Front Seat Front Height Motor LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FRONT SEAT FRONT HEIGHT MOTOR LH
COLOR
HARNESS
14D231
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS02 (GY-YE) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | |
| 1 | CPS24 (GY) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | |
| 1 | CPS02 (GY-YE) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | |
| 2 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 3 | CPS03 (VT-GY) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT UP | |
| 3 | CPS25 (WH-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | |
| 3 | CPS03 (VT-GY) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT UP | |
| 4 | VPS10 (BU-GN) | 20 | SENSOR - DRIVER SEAT HEIGHT FRONT / TILT |

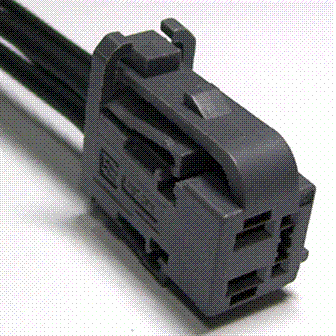

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1350 |
Service Part Number: DU2Z-14S411-UA Gauge: 16 20 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Power Seat Track Motor - Seat Height (Front) |
