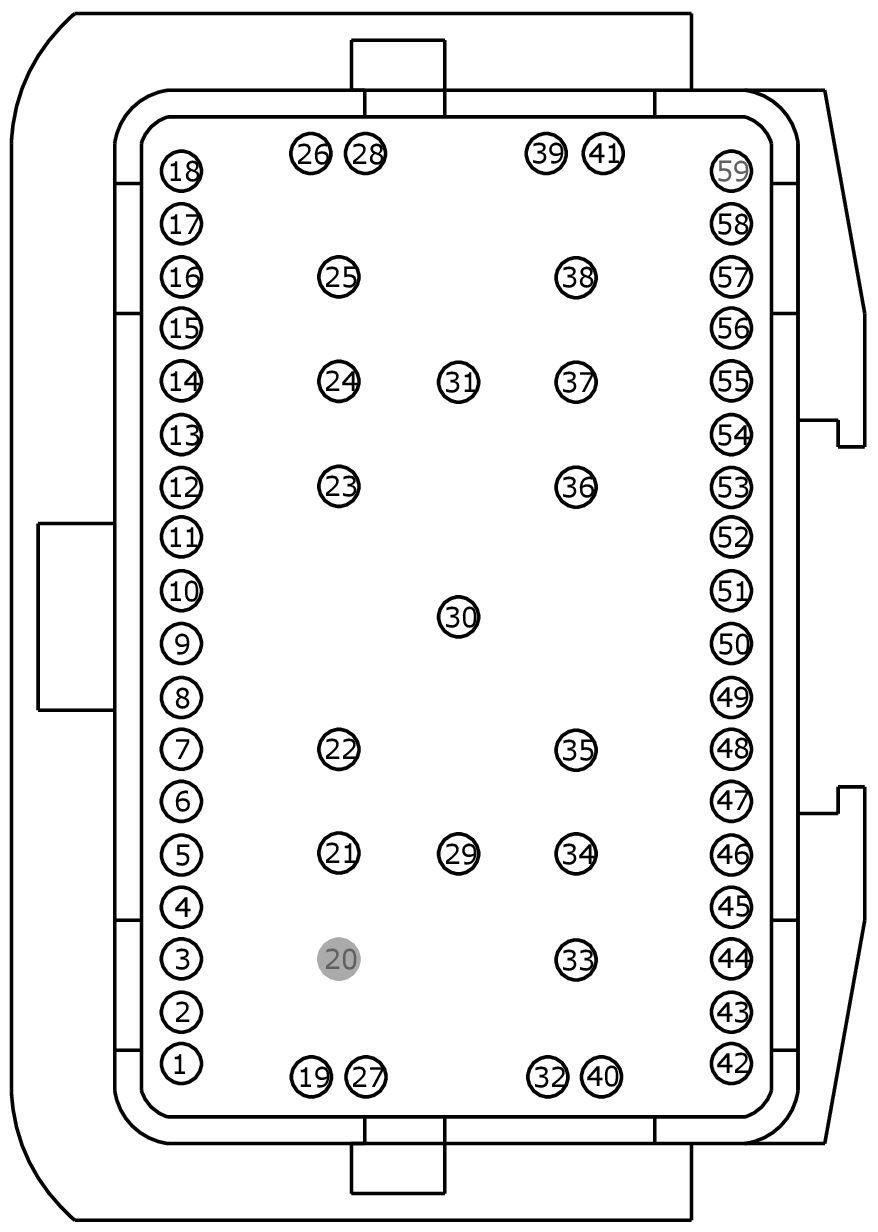

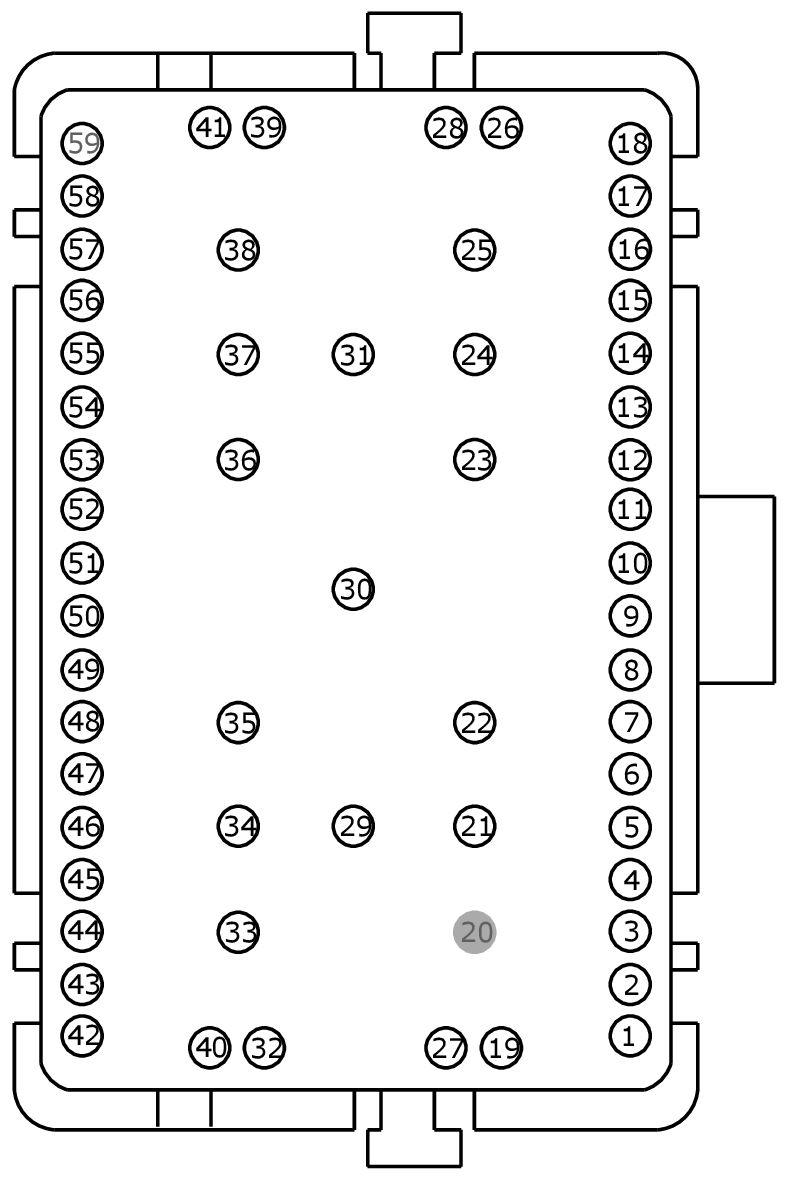

Connector End View C328 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 14A005
FEMALE
HARNESS 13A409
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB06 (GY-OG) | 22 | |
| 2 | VDB07 (VT-OG) | 22 | |
| 3 | RH111 (GY-BU) | 22 | |
| 4 | LH111 (BN-WH) | 22 | |
| 5 | VH462 (BU-WH) | 22 | |
| 6 | CHA42 (GN) | 22 | |
| 7 | CHA41 (GY-YE) | 22 | |
| 8 | VH464 (GY-BN) | 22 | |
| 9 | CHA21 (GY) | 22 | |
| 10 | CHA20 (BU-GN) | 22 | |
| 11 | GD348 (BK-YE) | 22 | |
| 12 | CPS57 (GY-BN) | 22 | |
| 13 | CPSR9 (BU-GN) | 22 | |
| 14 | VH110 (GN-VT) | 22 | |
| 15 | CLS55 (GN-BU) | 18 | |
| 16 | CLS54 (BU-OG) | 18 | |
| 17 | CLS10 (GN-BN) | 18 | |
| 18 | CLS05 (BU-GY) | 18 | |
| 19 | CLS37 (WH-BU) | 22 | |
| 20 | * | * | |
| 21 | CDC82 (GN-VT) | 22 | |
| 22 | CRW05 (BU) | 14 | |
| 23 | CBBA0 (YE-VT) | 14 | |
| 24 | CR111 (BN-WH) | 18 | |
| 25 | RR111 (YE-VT) | 18 | |
| 26 | CLS44 (VT-BN) | 18 | |
| 27 | CLS23 (GY-OG) | 18 | |
| 27 | CLS51 (WH-GN) | 18 | |
| 28 | CLS44 (VT-BN) | 22 | |
| 29 | CBB55 (BN-BU) | 10 | |
| 30 | SBB31 (WH-RD) | 10 | |
| 31 | CBB99 (BN-WH) | 10 | |
| 32 | CLS27 (GN-OG) | 18 | |
| 32 | CLS53 (GY-VT) | 18 | |
| 33 | CLS17 (YE-GY) | 18 | |
| 34 | CBP36 (BU-BN) | 20 | |
| 35 | VMEC5 (BU-BN) | 18 | |
| 36 | RMEC5 (VT-GY) | 18 | |
| 37 | VMEC6 (BU-WH) | 18 | |
| 38 | RMEC6 (YE-GN) | 18 | |
| 39 | CLS08 (VT-GN) | 18 | |
| 40 | CLN70 (BN-VT) | 22 | |
| 41 | LMP07 (BU-WH) | 22 | |
| 42 | RMP07 (GN-WH) | 22 | |
| 43 | VMP14 (WH-OG) | 22 | |
| 44 | VMP15 (YE-GN) | 22 | |
| 45 | VMP16 (YE-GY) | 22 | |
| 46 | VMP17 (YE-OG) | 22 | |
| 47 | CPS56 (GN-BN) | 22 | |
| 48 | VLN33 (GY-VT) | 22 | |
| 49 | CLS09 (WH-OG) | 18 | |
| 50 | CPSR1 (BN) | 22 | |
| 51 | RPSS4 (GY-BU) | 22 | |
| 52 | VMEC5 (BU-BN) | 20 | |
| 53 | RMEC5 (VT-GY) | 20 | |
| 54 | CLN09 (YE-GN) | 22 | |
| 55 | CMP18 (GN-BN) | 22 | |
| 56 | CMP32 (GN) | 22 | |
| 57 | CMP02 (GN-BU) | 22 | |
| 58 | VH458 (GY-OG) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB06 (GY-OG) | 22 | |
| 2 | VDB07 (VT-OG) | 22 | |
| 3 | RH111 (GY-BU) | 22 | |
| 4 | LH111 (BN-WH) | 22 | |
| 5 | VH462 (BU-WH) | 22 | |
| 6 | CHA42 (GN) | 22 | |
| 7 | CHA41 (GY-YE) | 22 | |
| 8 | VH464 (GY-BN) | 22 | |
| 9 | CHA21 (GY) | 22 | |
| 10 | CHA20 (BU-GN) | 22 | |
| 11 | GD348 (BK-YE) | 22 | |
| 12 | CPS57 (GY-BN) | 22 | |
| 13 | CPSR9 (BU-GN) | 22 | |
| 14 | VH110 (GN-VT) | 22 | |
| 15 | CLS55 (GN-BU) | 18 | |
| 15 | CLS55 (GN-BU) | 22 | |
| 16 | CLS54 (BU-OG) | 18 | |
| 16 | CLS54 (BU-OG) | 20 | |
| 17 | CLS10 (GN-BN) | 18 | |
| 18 | CLS05 (BU-GY) | 18 | |
| 19 | CLS37 (WH-BU) | 20 | |
| 20 | * | * | |
| 21 | CDC82 (GN-VT) | 22 | |
| 22 | CRW05 (BU) | 14 | |
| 23 | CBBA0 (YE-VT) | 14 | |
| 24 | CR111 (BN-WH) | 20 | |
| 25 | RR111 (YE-VT) | 20 | |
| 26 | CLS44 (VT-BN) | 18 | |
| 27 | CLS23 (GY-OG) | 18 | |
| 27 | CLS51 (WH-GN) | 18 | |
| 27 | CLS51 (WH-GN) | 22 | |
| 28 | CLS44 (VT-BN) | 22 | |
| 29 | CBB55 (BN-BU) | 10 | |
| 30 | SBB31 (WH-RD) | 10 | |
| 31 | CBB99 (BN-WH) | 10 | |
| 32 | CLS27 (GN-OG) | 18 | |
| 32 | CLS53 (GY-VT) | 18 | |
| 32 | CLS53 (GY-VT) | 20 | |
| 33 | CLS17 (YE-GY) | 18 | |
| 34 | CBP36 (BU-BN) | 20 | |
| 35 | VMEC5 (BU-BN) | 18 | |
| 36 | RMEC5 (VT-GY) | 18 | |
| 37 | VMEC6 (BU-WH) | 18 | |
| 38 | RMEC6 (YE-GN) | 18 | |
| 39 | CLS08 (VT-GN) | 18 | |
| 40 | CLN70 (BN-VT) | 22 | |
| 41 | LMP07 (BU-WH) | 22 | |
| 42 | RMP07 (GN-WH) | 22 | |
| 43 | VMP14 (WH-OG) | 22 | |
| 44 | VMP15 (YE-GN) | 22 | |
| 45 | VMP16 (YE-GY) | 22 | |
| 46 | VMP17 (YE-OG) | 22 | |
| 47 | CPS56 (GN-BN) | 22 | |
| 48 | VLN33 (GY-VT) | 22 | |
| 49 | CLS09 (WH-OG) | 18 | |
| 50 | CPSR1 (BN) | 22 | |
| 51 | RPSS4 (GY-BU) | 22 | |
| 52 | VMEC5 (BU-BN) | 20 | |
| 53 | RMEC5 (VT-GY) | 20 | |
| 54 | CLN09 (YE-GN) | 22 | |
| 55 | CMP18 (GN-BN) | 22 | |
| 56 | CMP32 (GN) | 22 | |
| 57 | CMP02 (GN-BU) | 22 | |
| 58 | VH458 (GY-OG) | 22 |
